Adapter ICE-Wagen

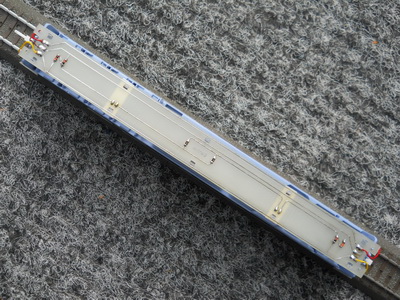

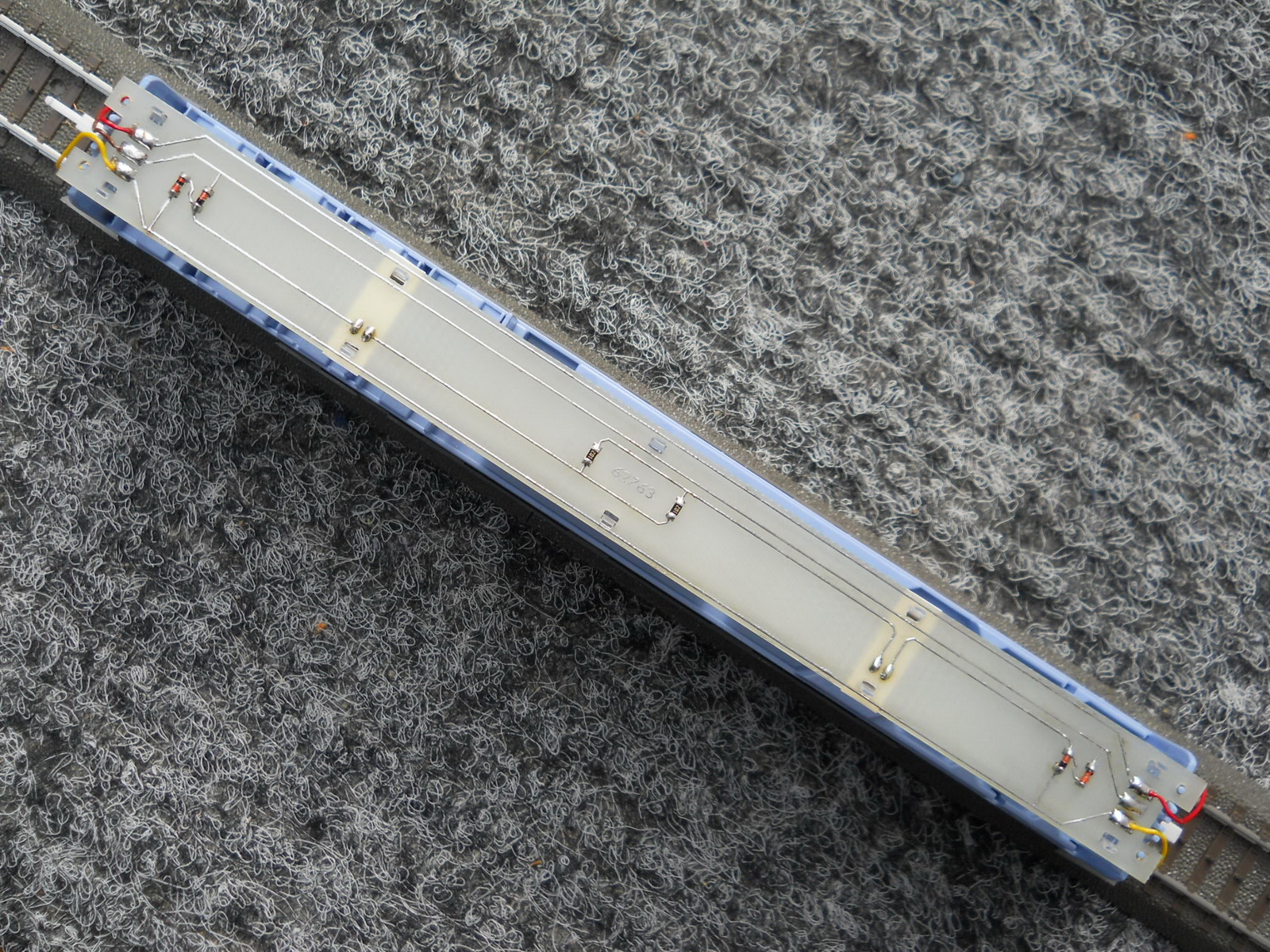

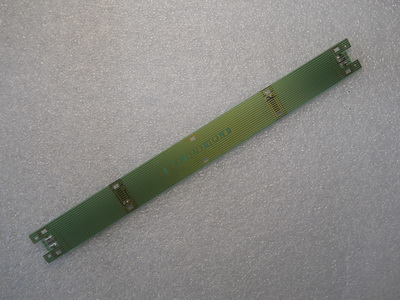

Nach einigen Jahren Spielbetrieb zeigten sich im Bereich der Glühlämpchen schon thermische Verformungen am Kunststoff-Lichtleiter. Deshalb wurde auch hier beschlossen, auf LED-Beleuchtung umzurüsten. Die Platine trägt die notwendige Gleichrichterbrücke, zwei weiße 3mm LEDs, der erforderliche Vorwiderstand wurde zur besseren Wärmeverteilung in eine Parallelschaltung aus zwei 1206 SMD-Widerständen aufgeteilt.

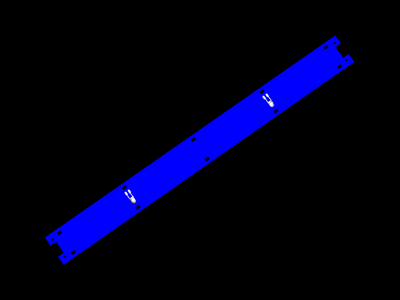

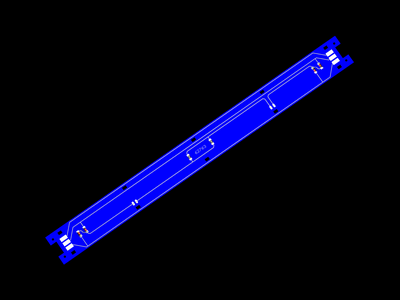

Platinenlayout als pdf :

Bestückungsplan als pdf :
