Fahrleitungs-Messwagen Klv 60

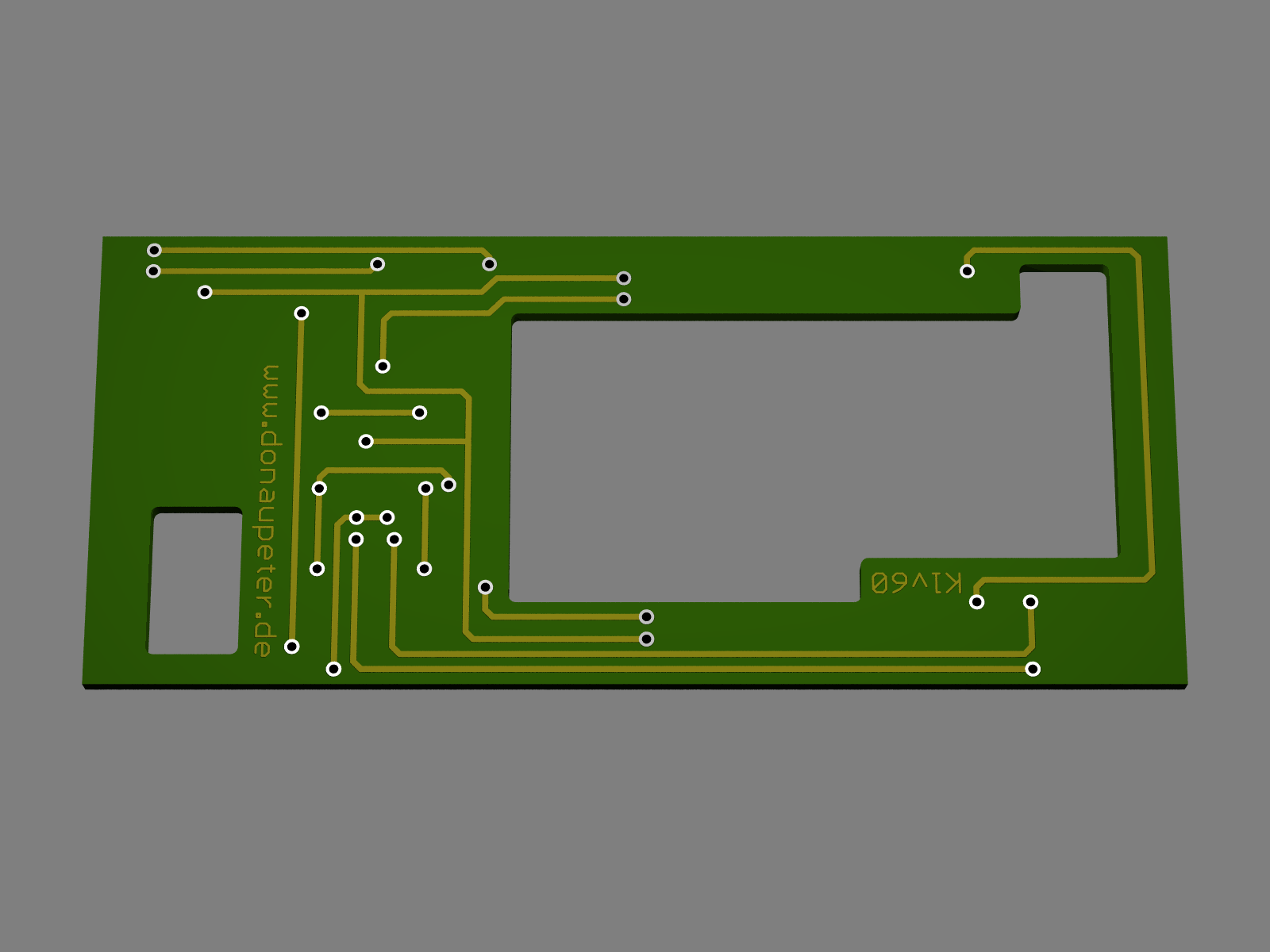

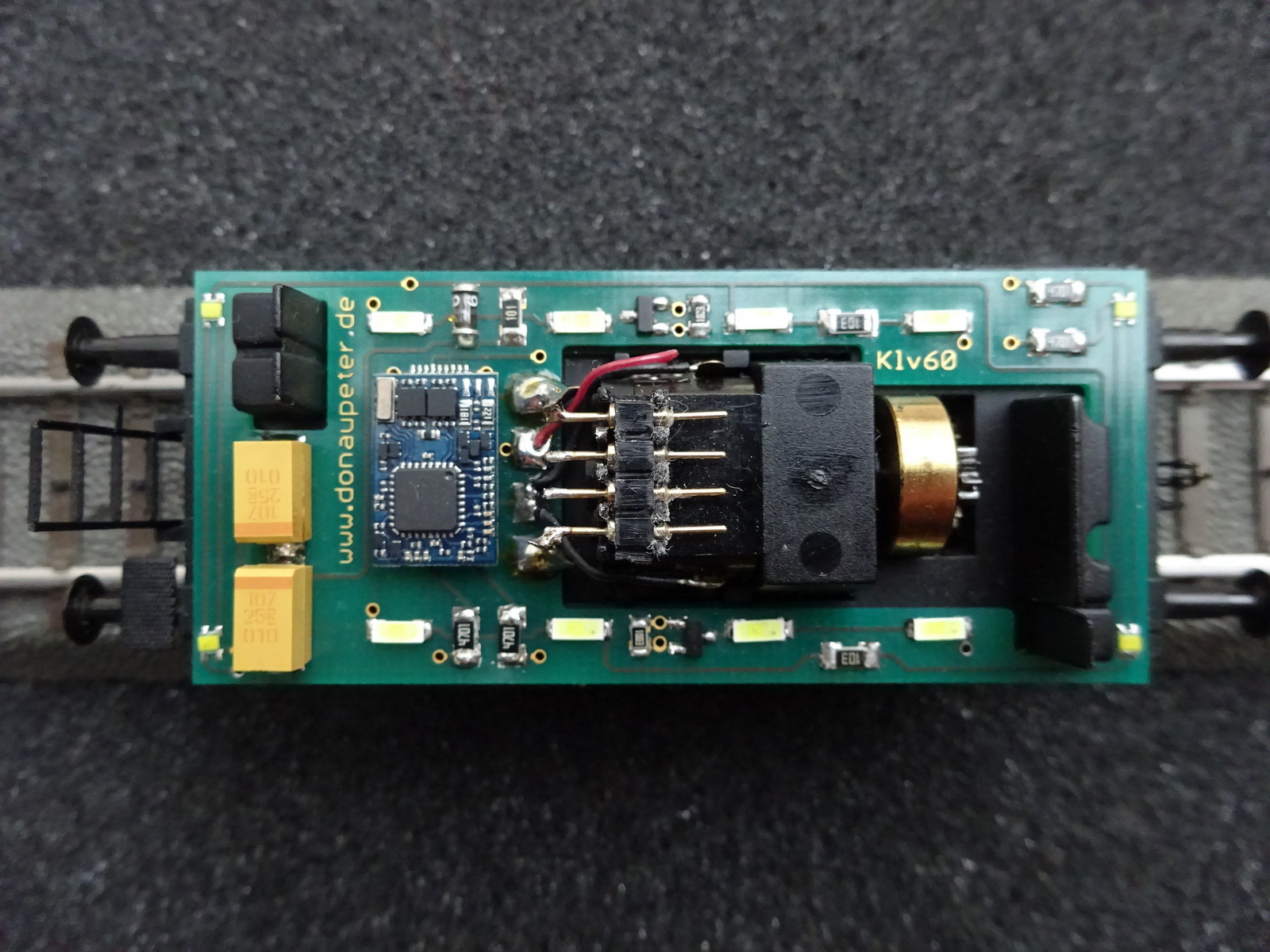

Für die Brawa Fahrleitungs-Messwagen Klv 60 (AC-Versionen 0525 & 0527, DC-Versionen 0520 & 0522) wurde gleichfalls ein Ersatz für die Originalplatine entwickelt, auch hier kam aus Platzgründen ein "ESU LokPilot micro V4.0" (54689) mit Next18-Schnittstelle zum Einsatz.

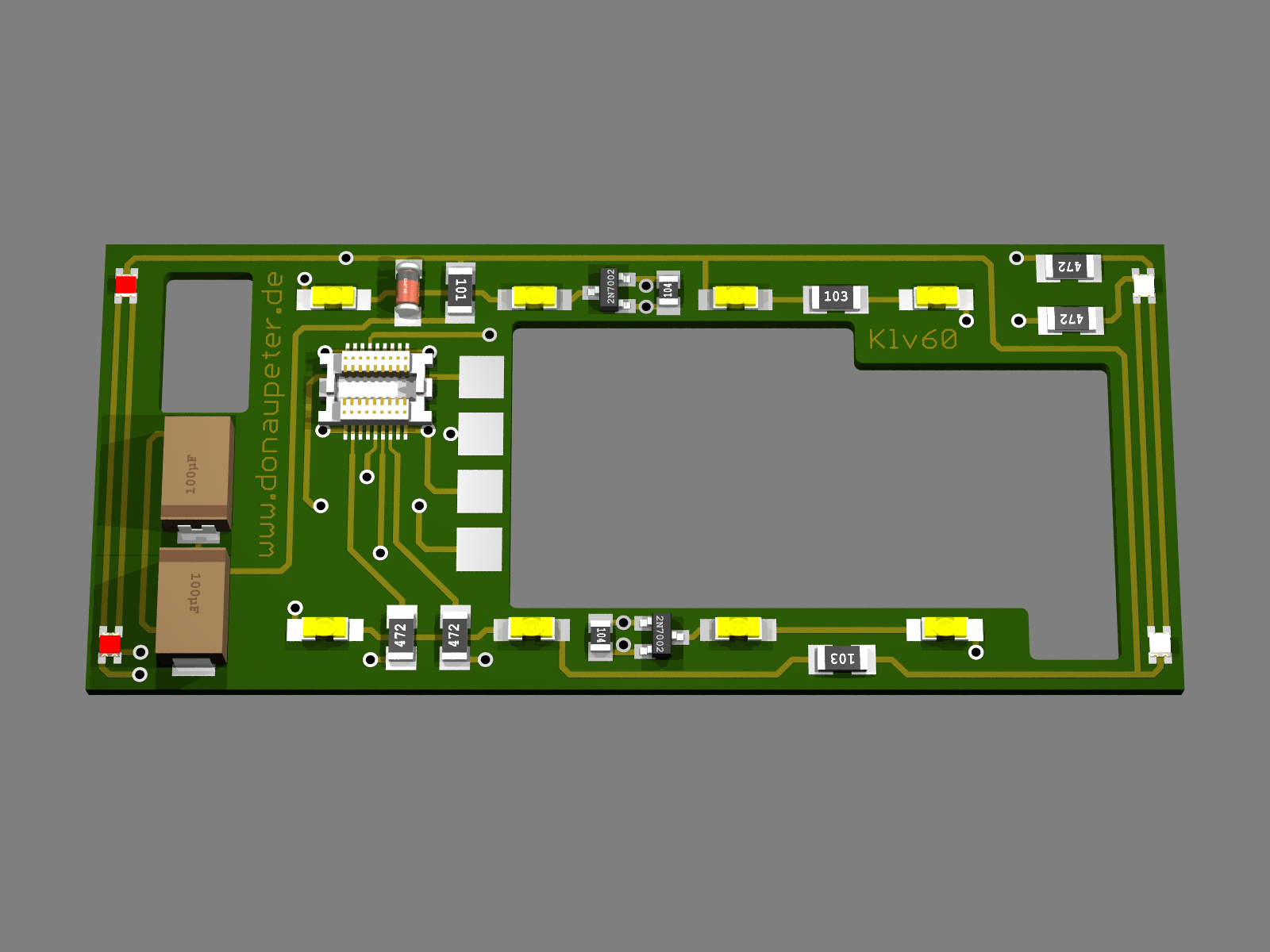

Die Platine trägt neben den zweifarbigen Front- und Schlusslichtern eine zweigeteilte, aus 8 Einzel-LEDs bestehende Innenbeleuchtung, sowie zwei kleine Stützkondensatoren, die sich dennoch beruhigend auf das Fahrverhalten auswirken.

Die Funktionen im Überblick:

1. F0: Stirnlampen rot/weiss
2. F2: Zweigeteilte Innenbeleuchtung
3. F3: Wagenseitige Lichtabschaltung hinten
4. F4: Wagenseitige Lichtabschaltung vorne
5. F5: Warnlicht, weiss blinkend
6. F6: Abstelllicht, beidseitig rot
7. F7: Rangiergang, Doppel-A-Licht
8. F8: Anfahr- und Bremsverzögerung

Schaltplan als pdf :

Platinenlayout als pdf :

Bestückungsplan als pdf :

Decoderfile als esux :
