Schaltstab

Das Original

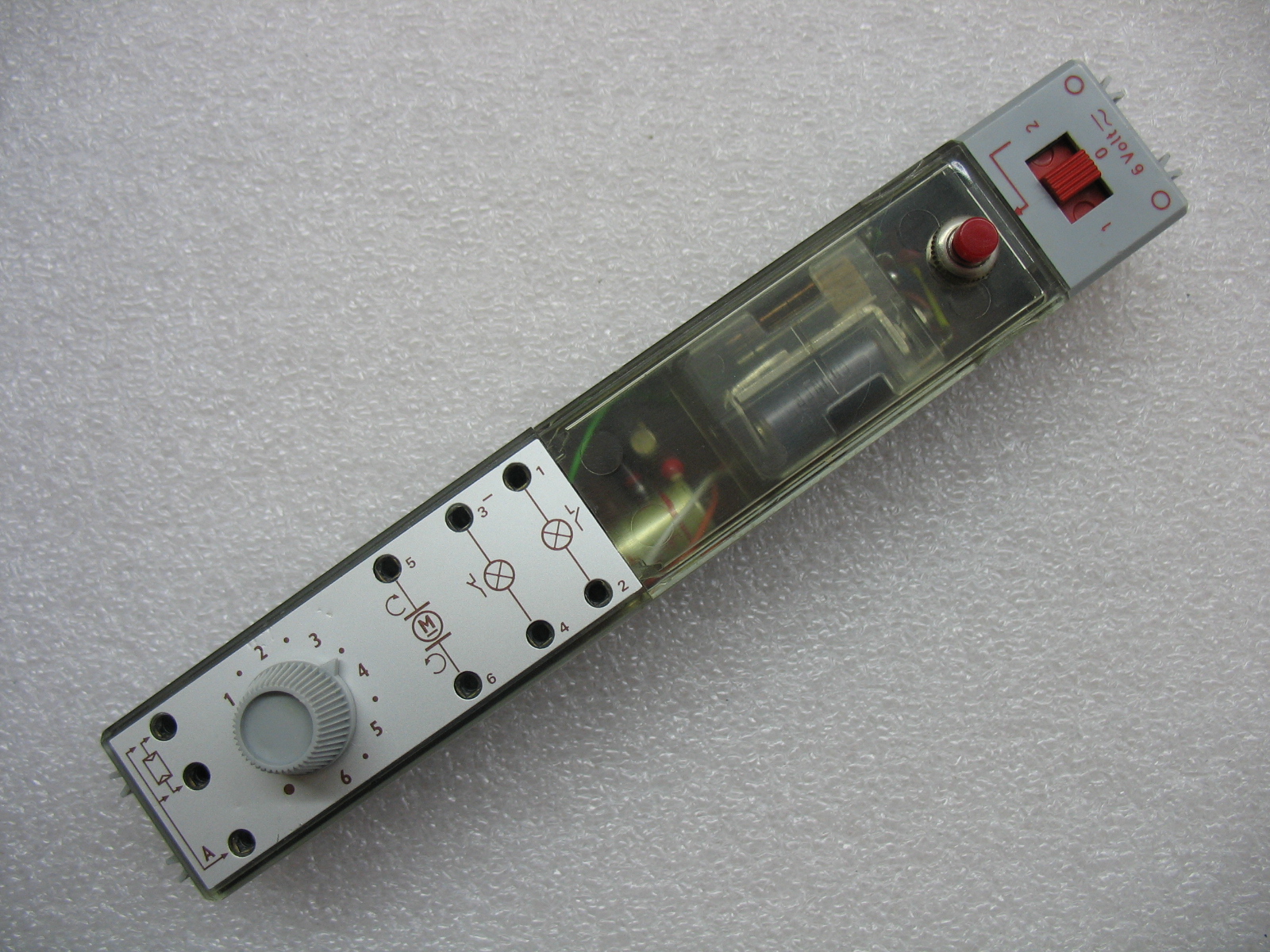

Der erste erschienene Fischertechnik Elektronikbaustein war der "Schaltstab", er war Bestandteil des 1969 auf den Markt gebrachten Baukastens "Licht-Elektronik". Er enthielt einen Schaltverstärker mit nachgeschaltetem Relais und bot 2 unterschiedliche Betriebsarten.

Der Nachbau

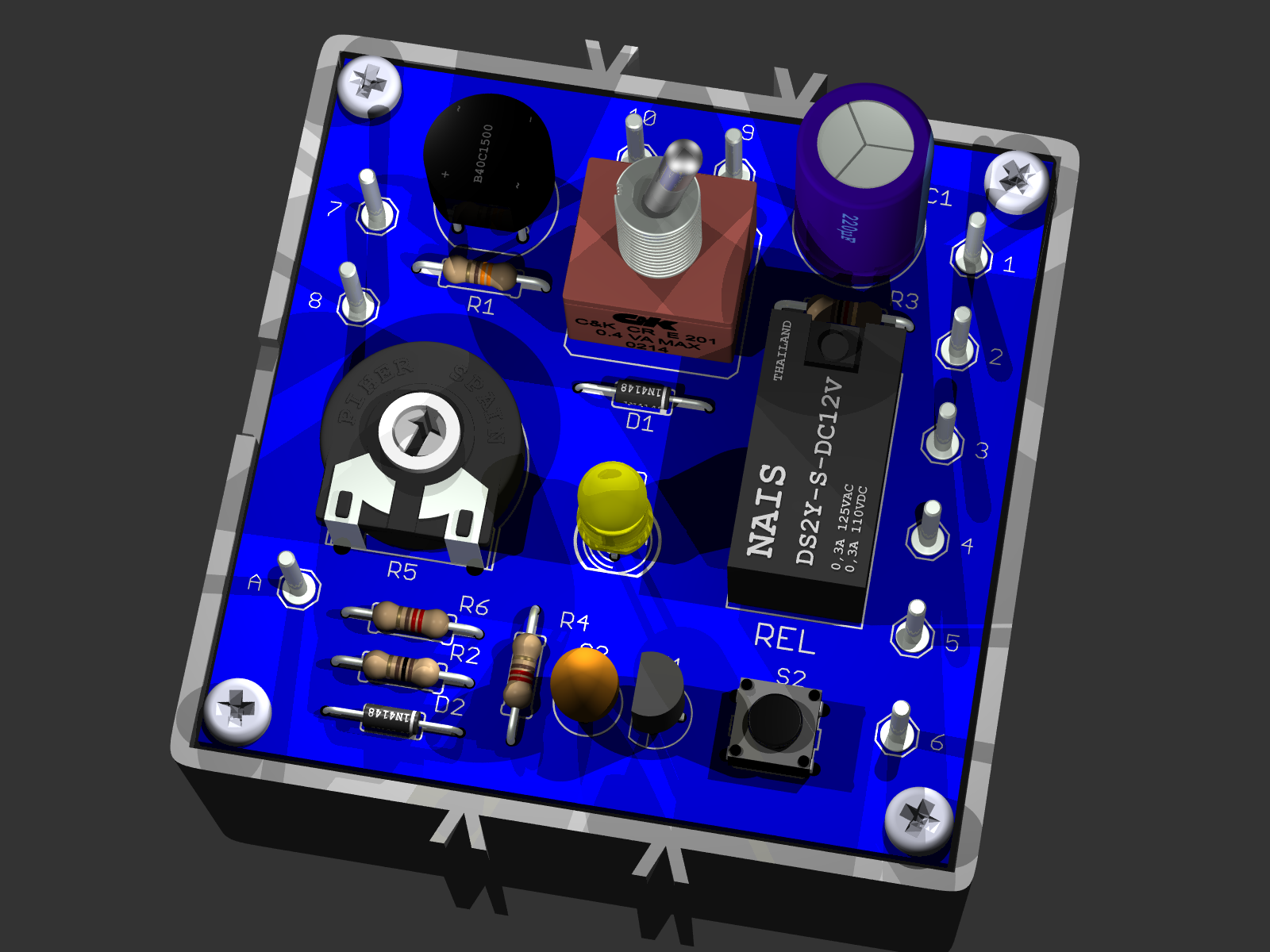

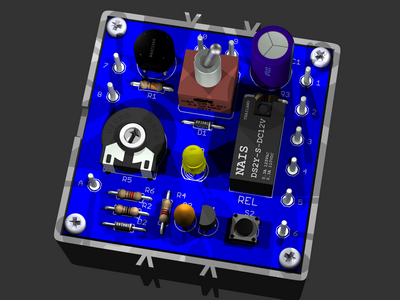

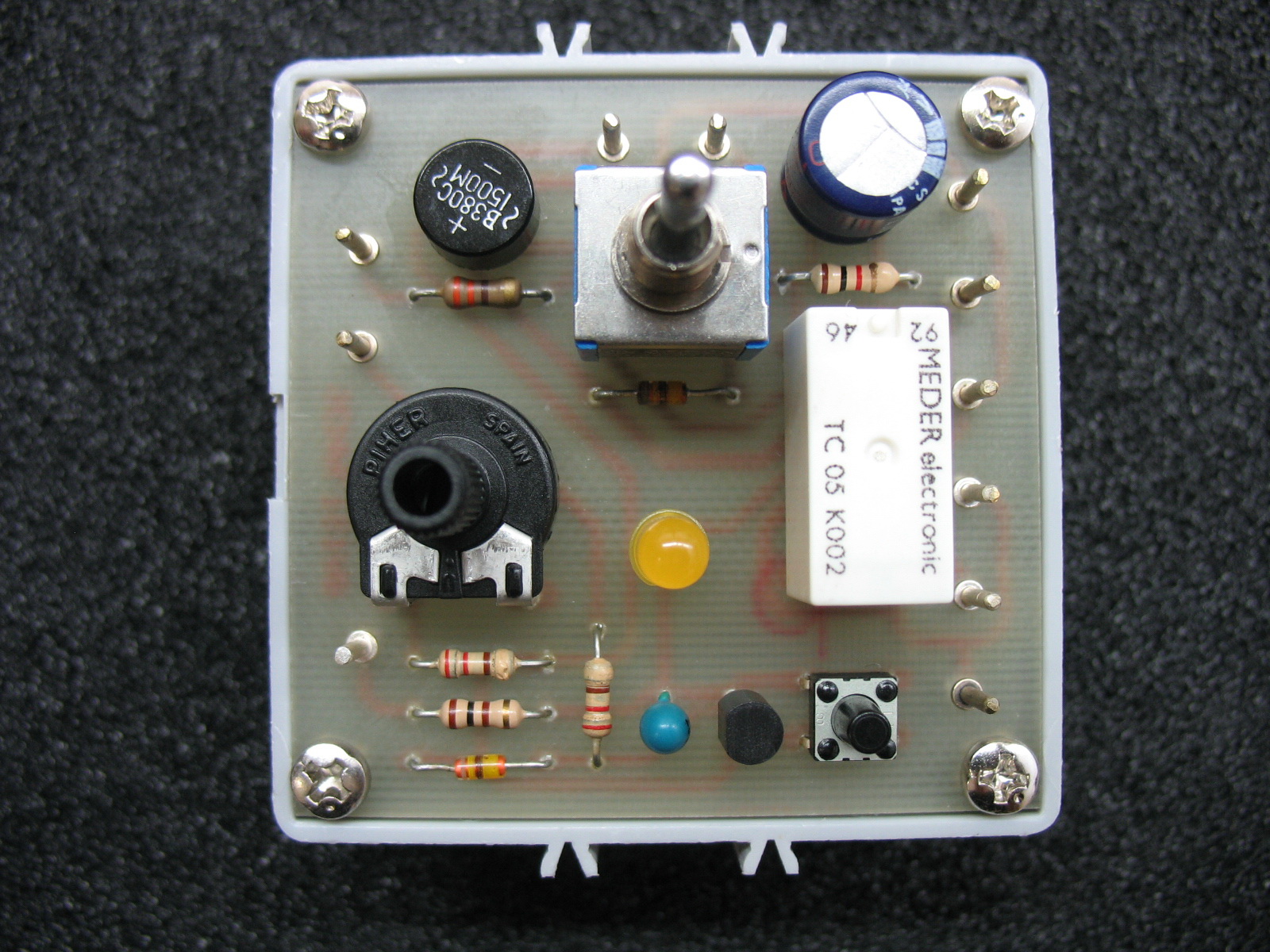

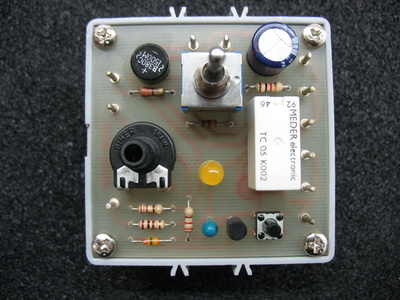

Im Nachbau wurde der Schaltung eine LED zugefügt, die den Zustand des Schaltverstärkers signalisiert.

Schaltbild als pdf :

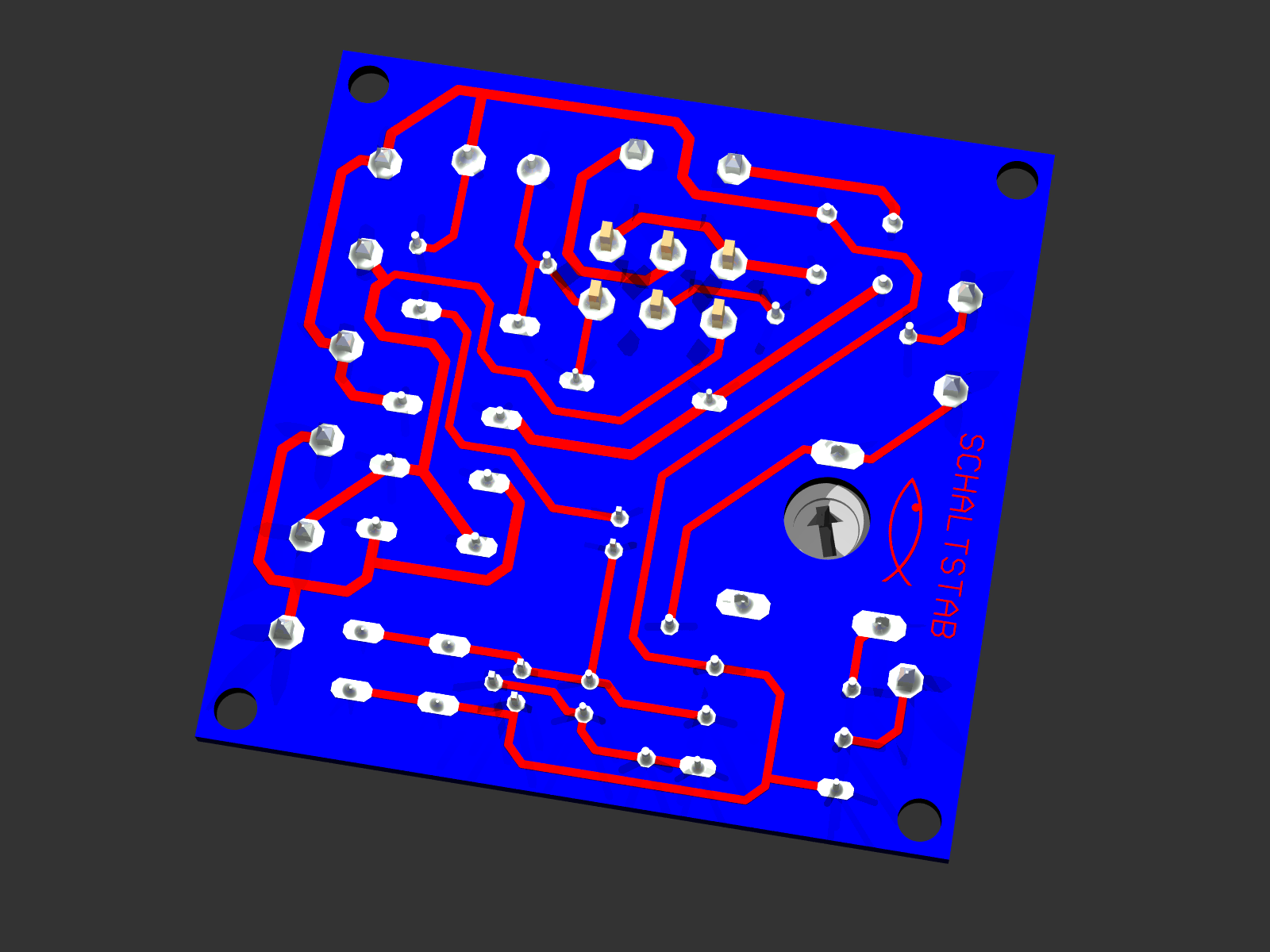

Platinenlayout als pdf :

Bestückungsplan als pdf :
