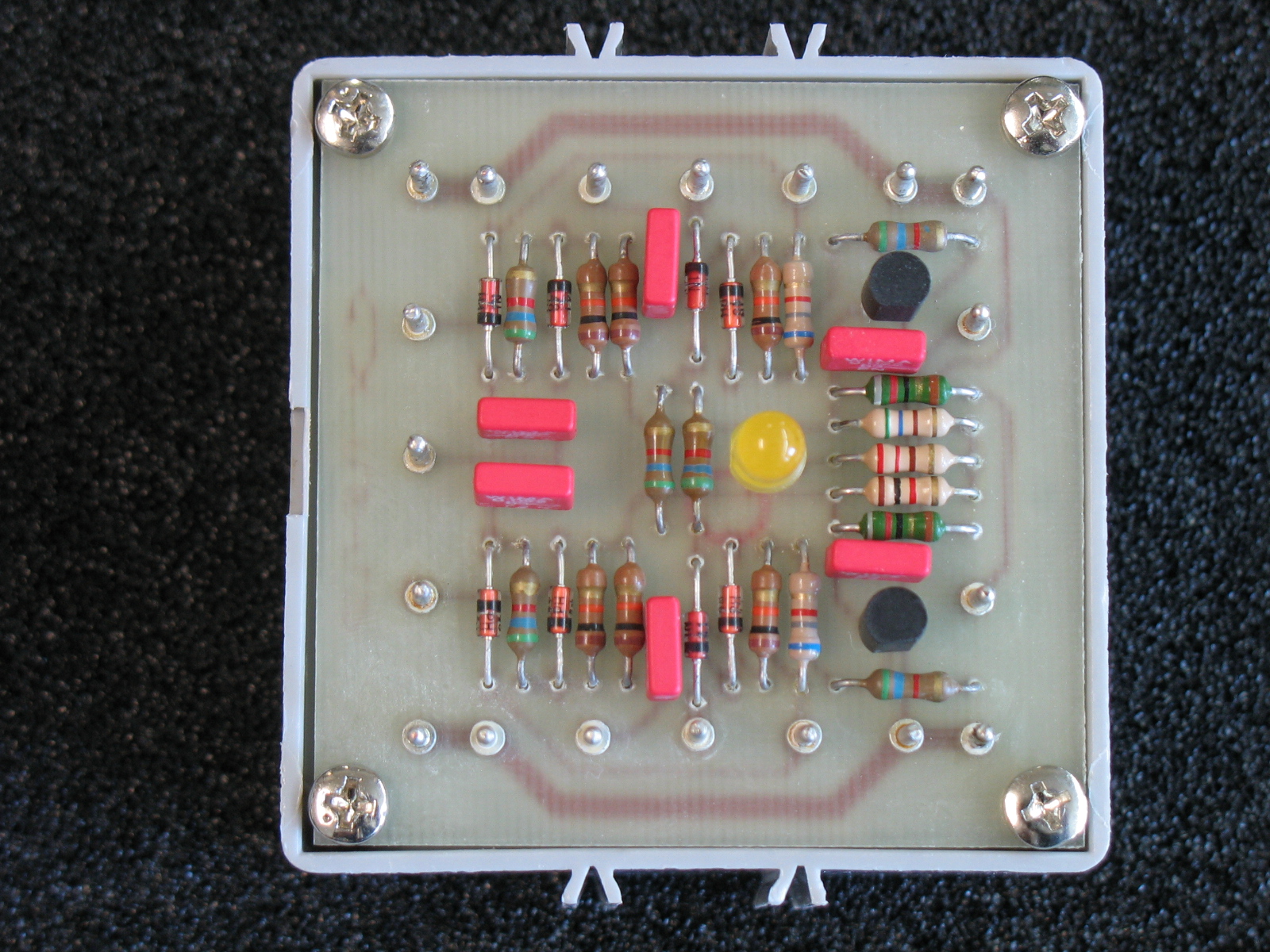

FLIP-FLOP Baustein

Über die direkten Eingänge SD und RD wird das FLIP-FLOP durch einen H-Pegel gesetzt bzw. rückgesetzt. L-H-Übergänge an den Impulseingängen SP und RP lassen das FLIP-FLOP ebenfalls kippen. Über den gemeinsamen Impulseingang CP wechselt der Zustand bei jedem L-H-Übergang. Über die J-K-Sperreingänge lässt sich der CP-Eingang beeinflussen:
J=L und K=L : L-H-Übergänge an CP sind wirkungslos
J=H und K=L : L-H-Übergang an CP bewirkt Q=H
J=L und K=H : L-H-Übergang an CP bewirkt Q=L
J=H und K=H : L-H-Übergang an CP bewirkt Kippvorgang

Schaltbild als pdf :

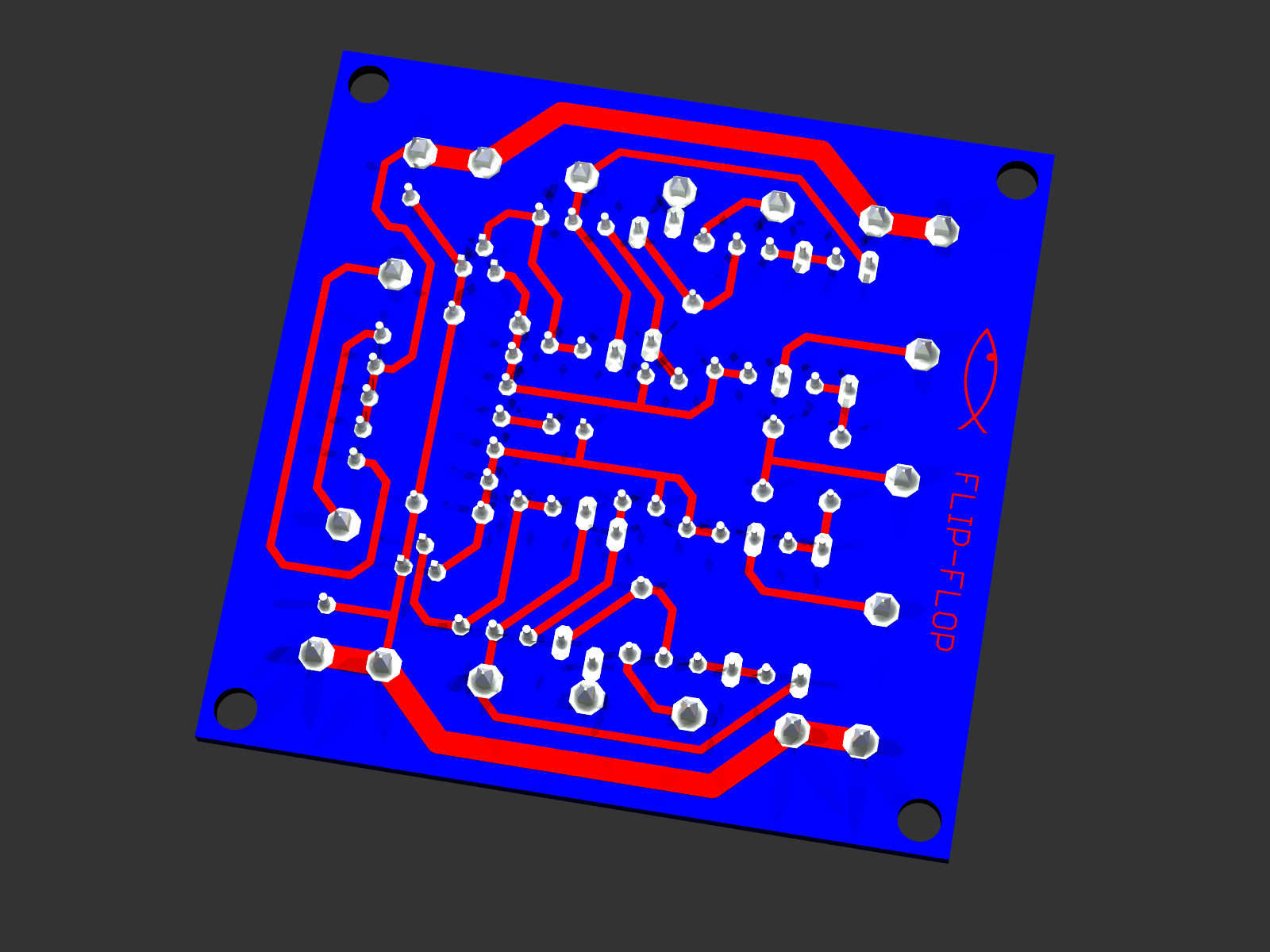

Platinenlayout als pdf :

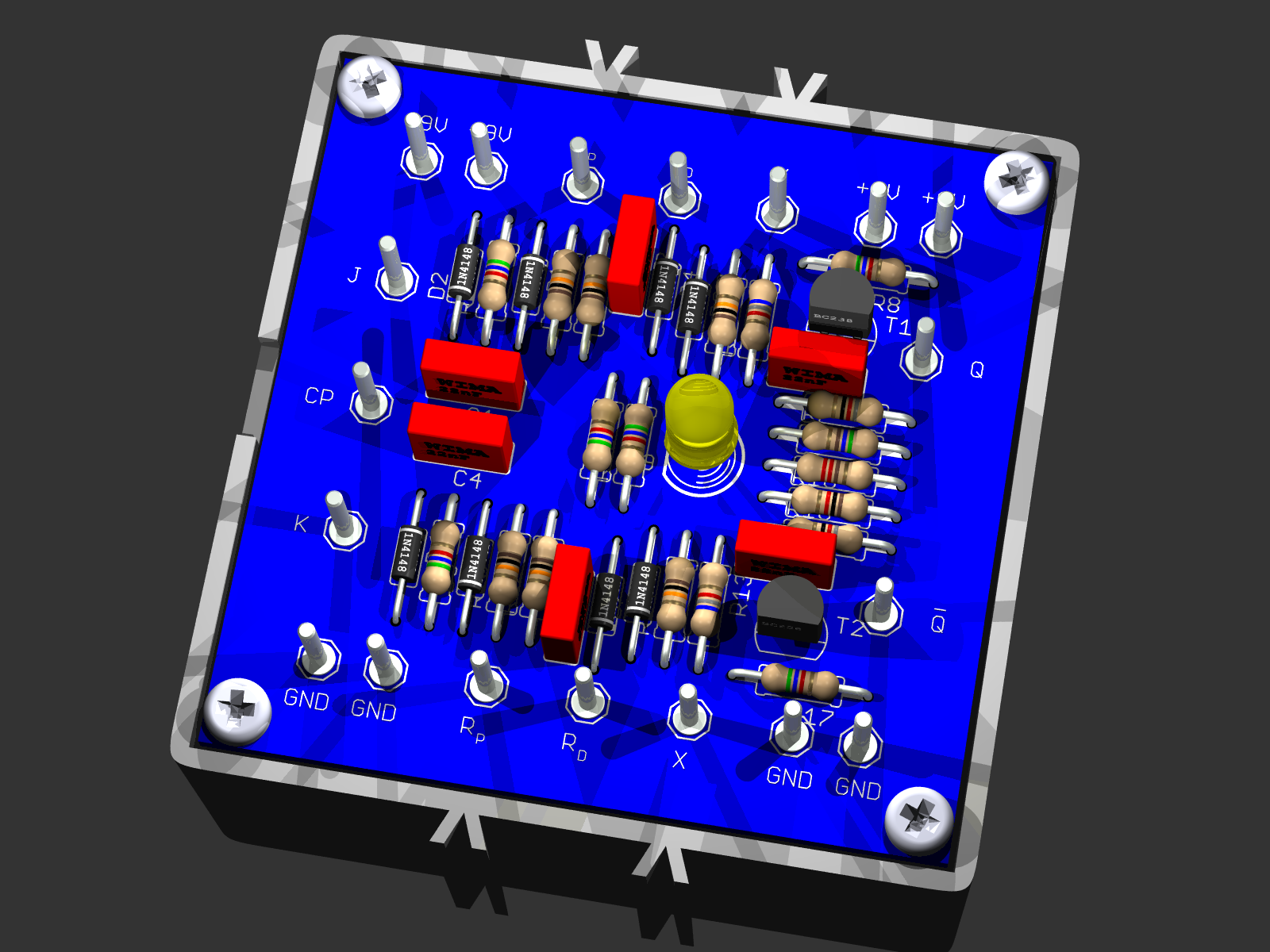

Bestückungsplan als pdf :
