DYN-AND Baustein

Über den Vorbereitungseingang AV des dynamischen UND-Gliedes kann man den Pulseingang BP sperren. Dazu muss man AV auf L-Pegel legen. Solange ein L-Pegel an AV anliegt, bleibt jeder an BP ankommende L-H-Übergang unterdrückt. Liegt an AV H-Pegel, oder ist nicht beschaltet, so wird ein L-H-Übergang an BP am Ausgang Z als Puls wirksam.

Schaltbild als pdf :

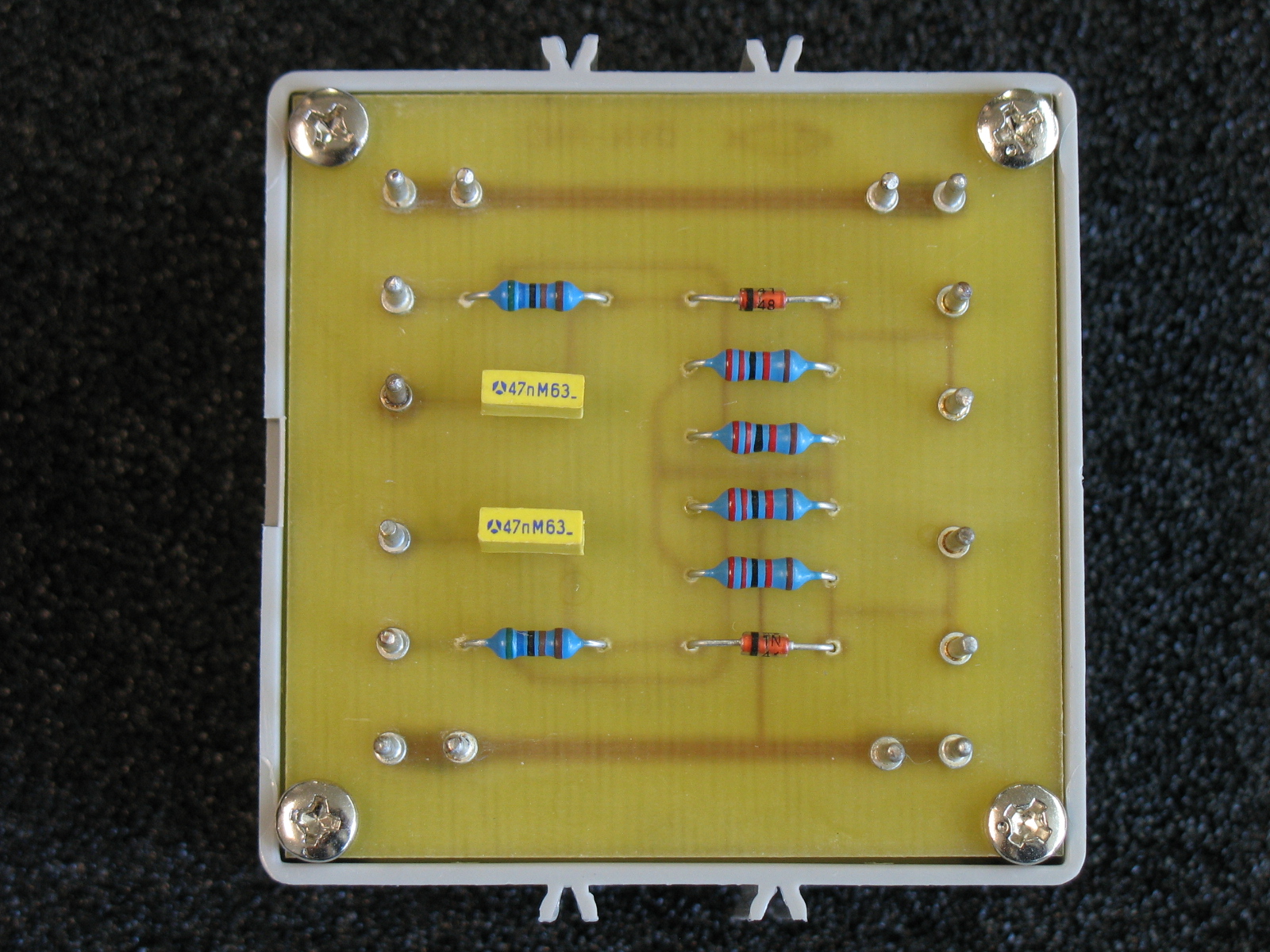

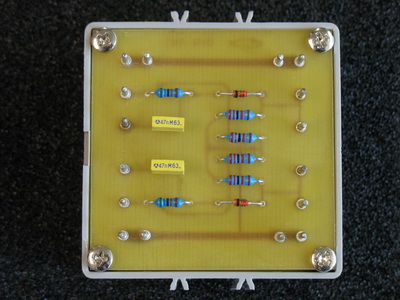

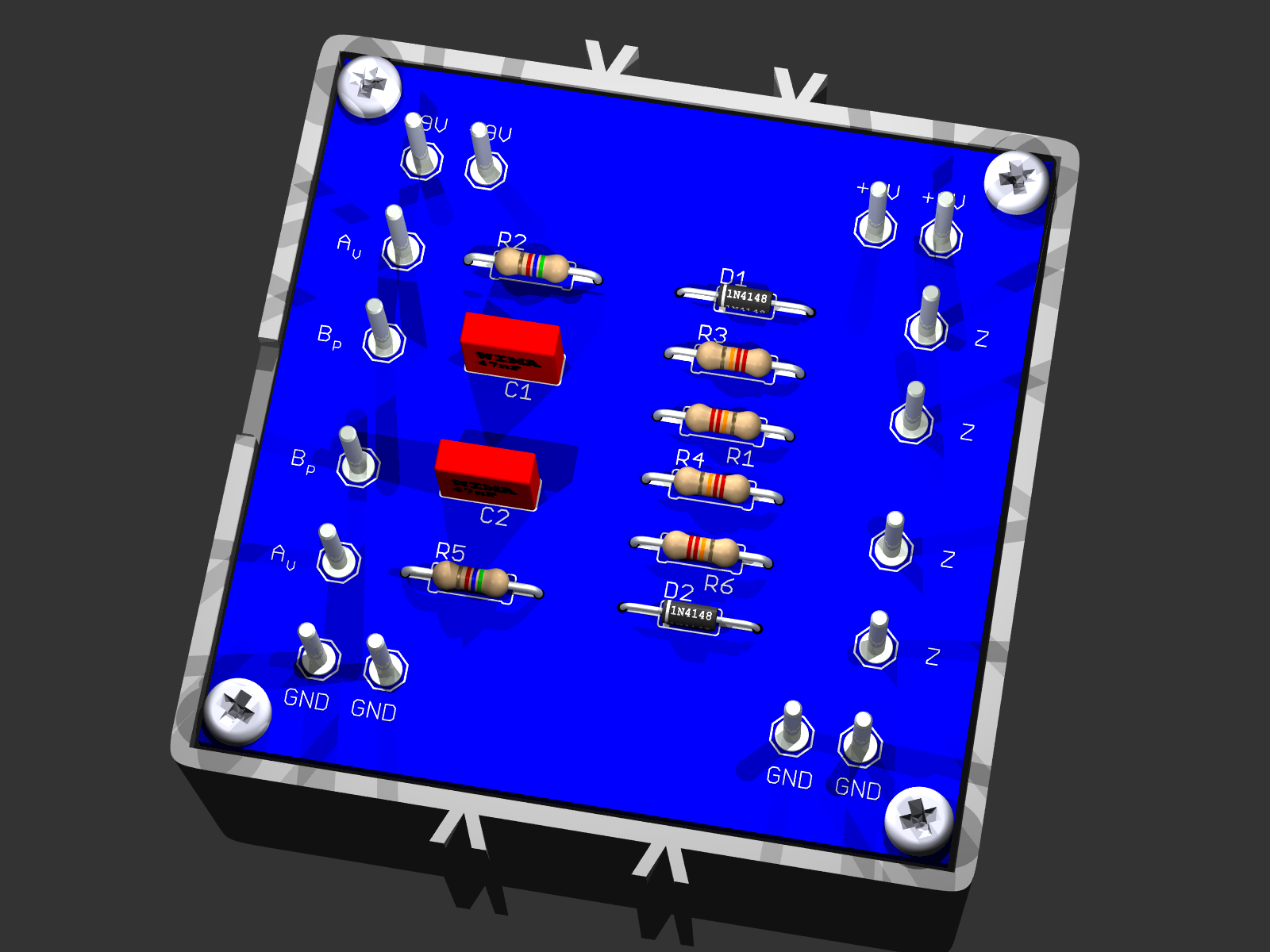

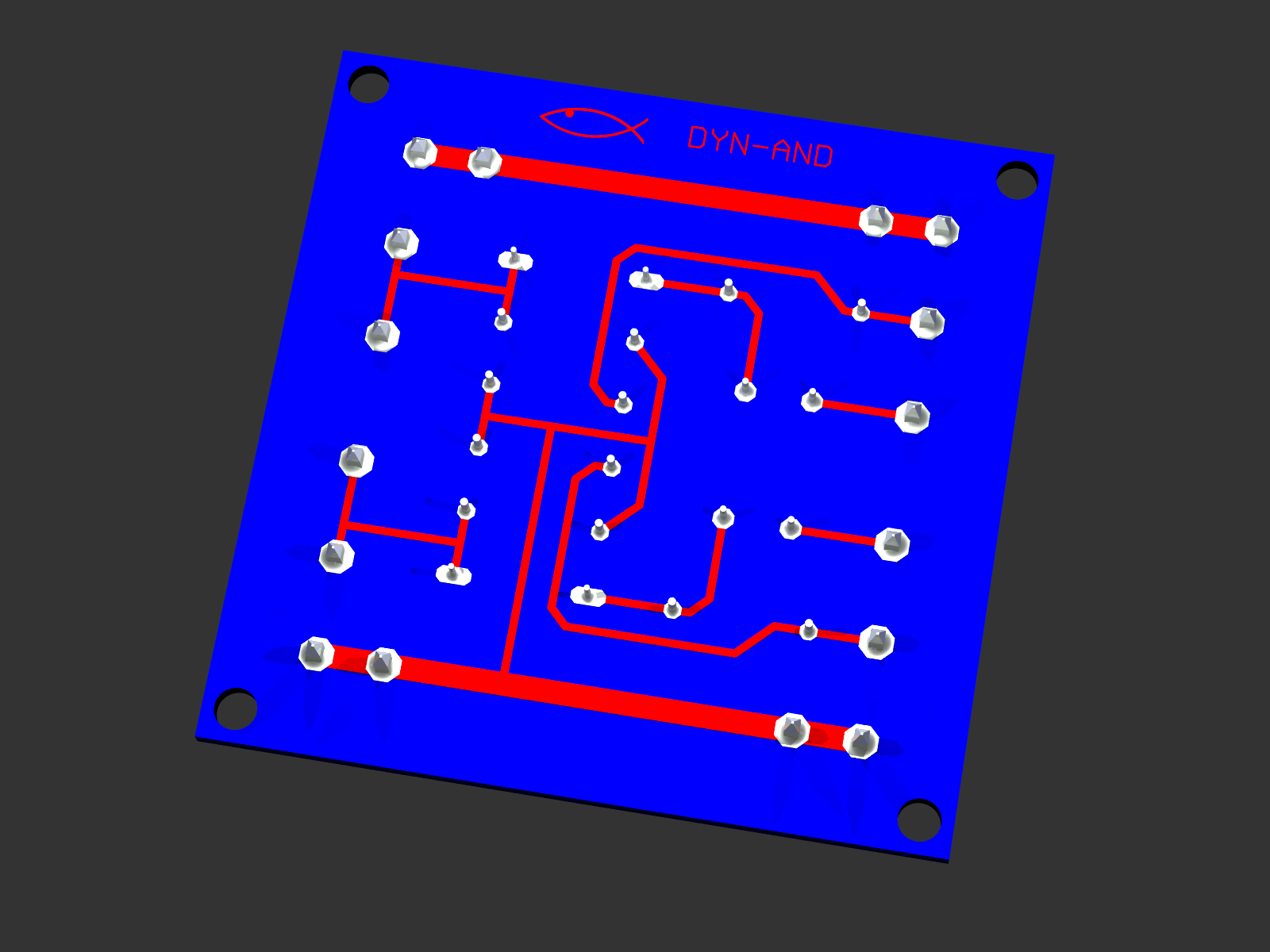

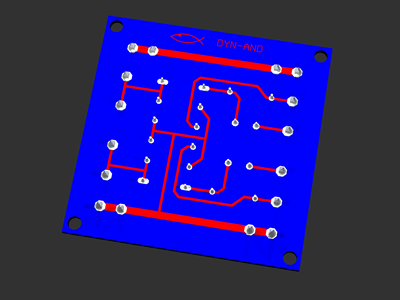

Platinenlayout als pdf :

Bestückungsplan als pdf :
