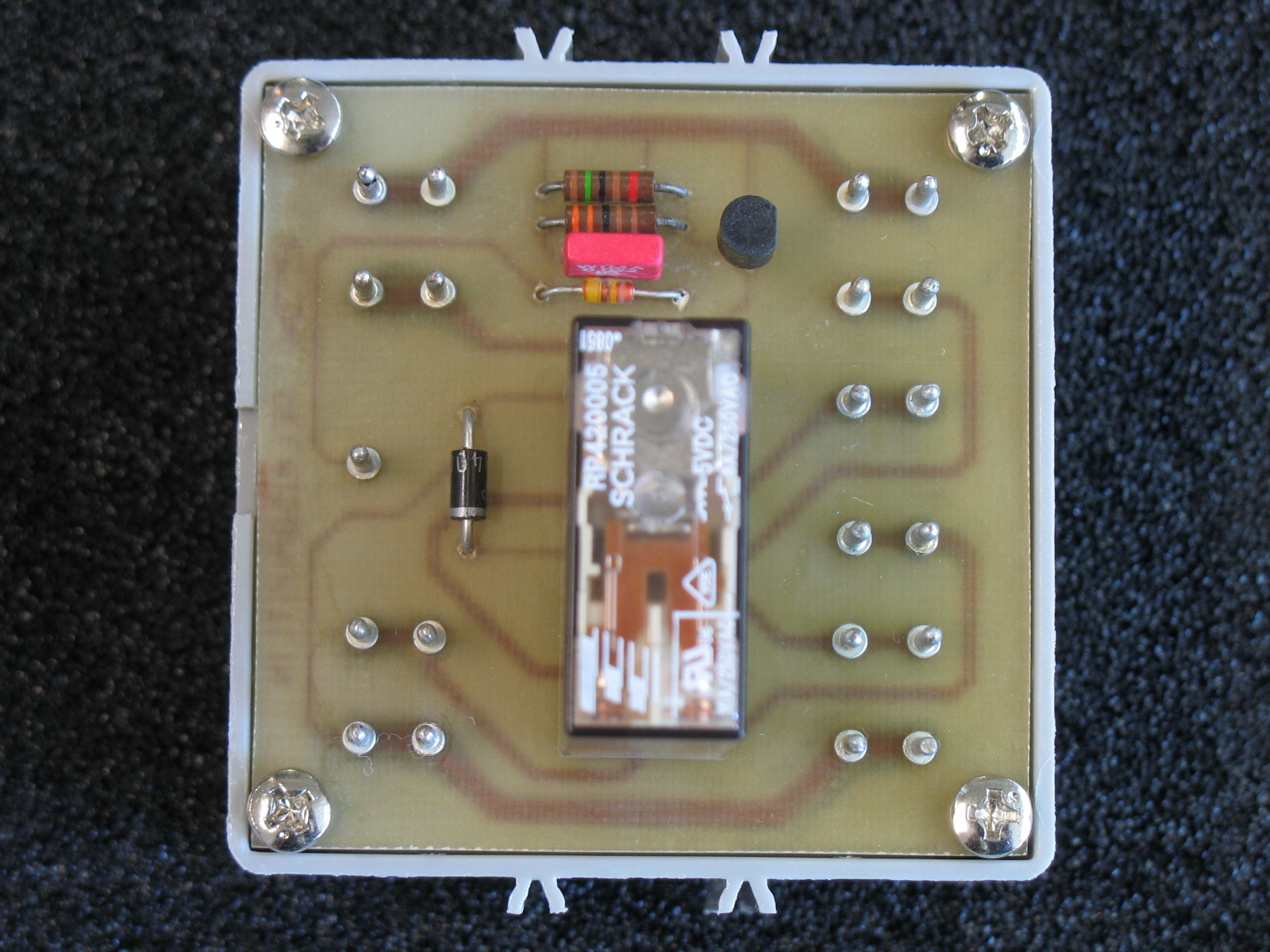

Relais Baustein

Gesteuert wird der Relais Baustein über den Eingang E. Wird E an H-Pegel gelegt, so zieht das Relais an. Dem Relais ist ein Verstärker vorgeschaltet, somit zieht das Relais auch an, wenn E über einen Widerstand von kleiner als 20kΩ mit - verbunden wird.

Schaltbild als pdf :

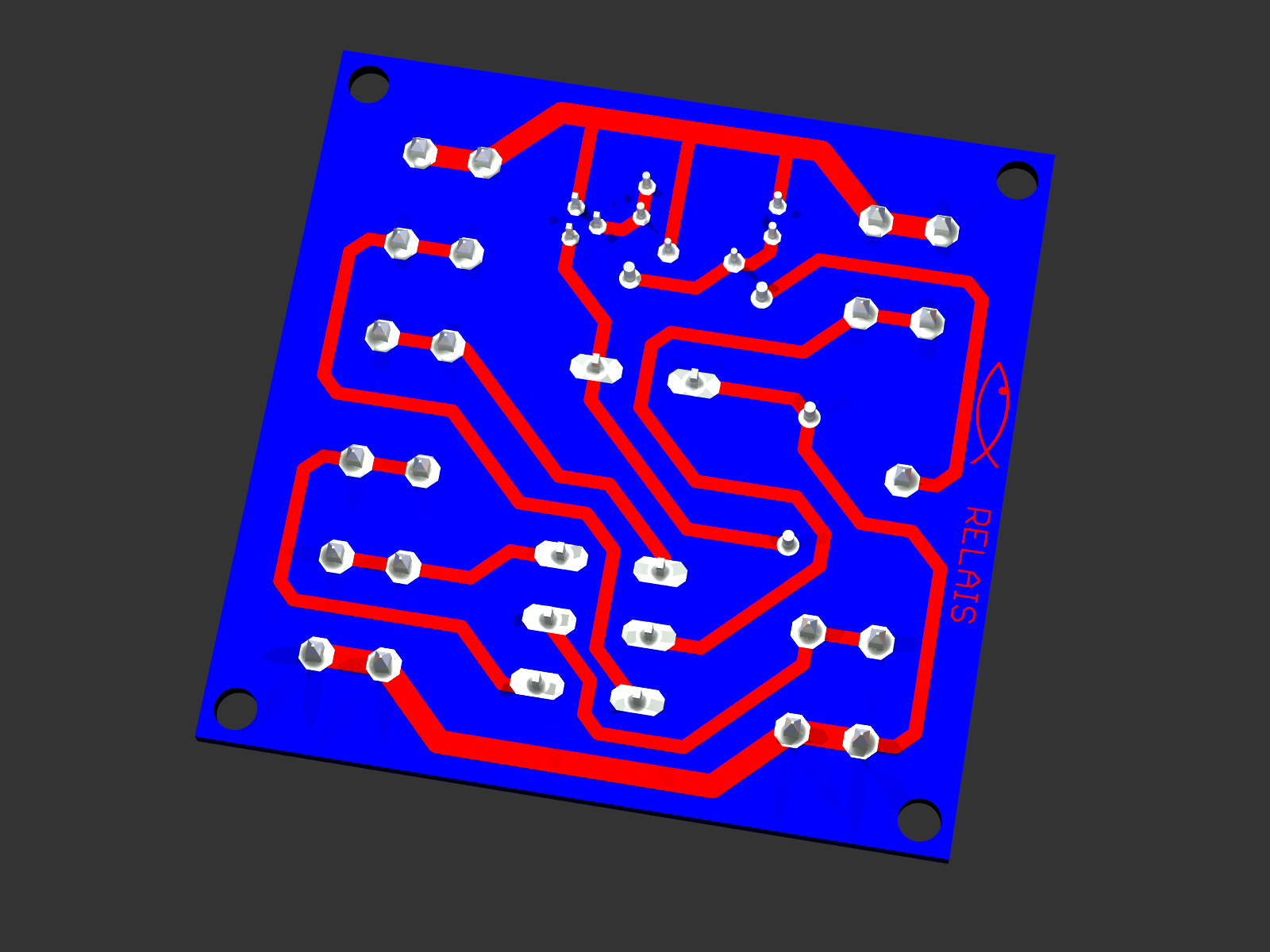

Platinenlayout als pdf :

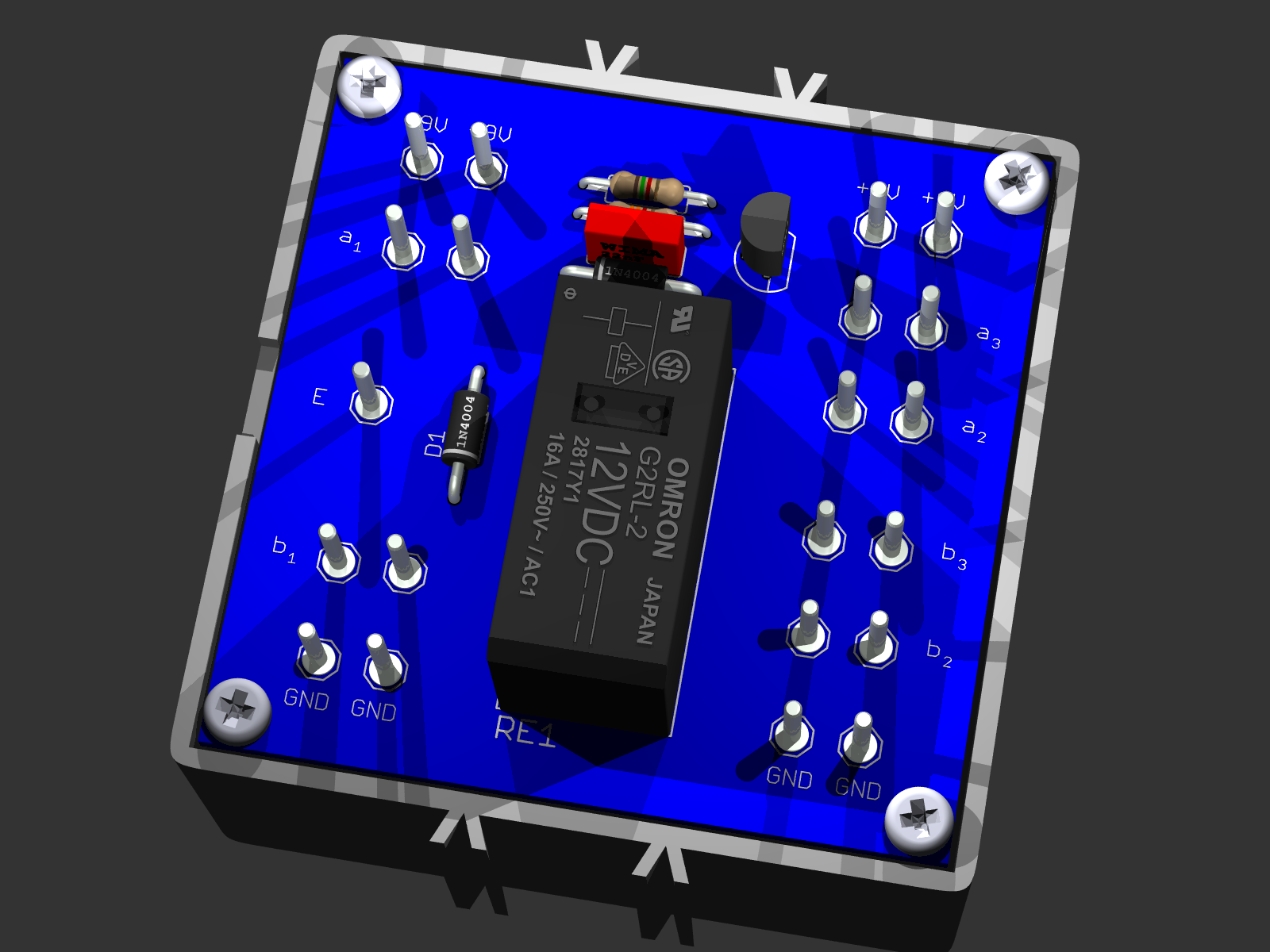

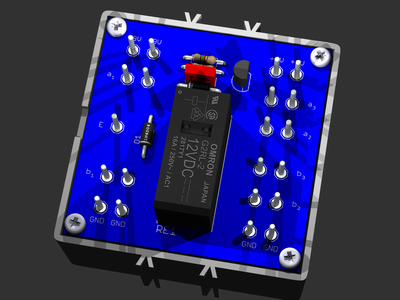

Bestückungsplan als pdf :
