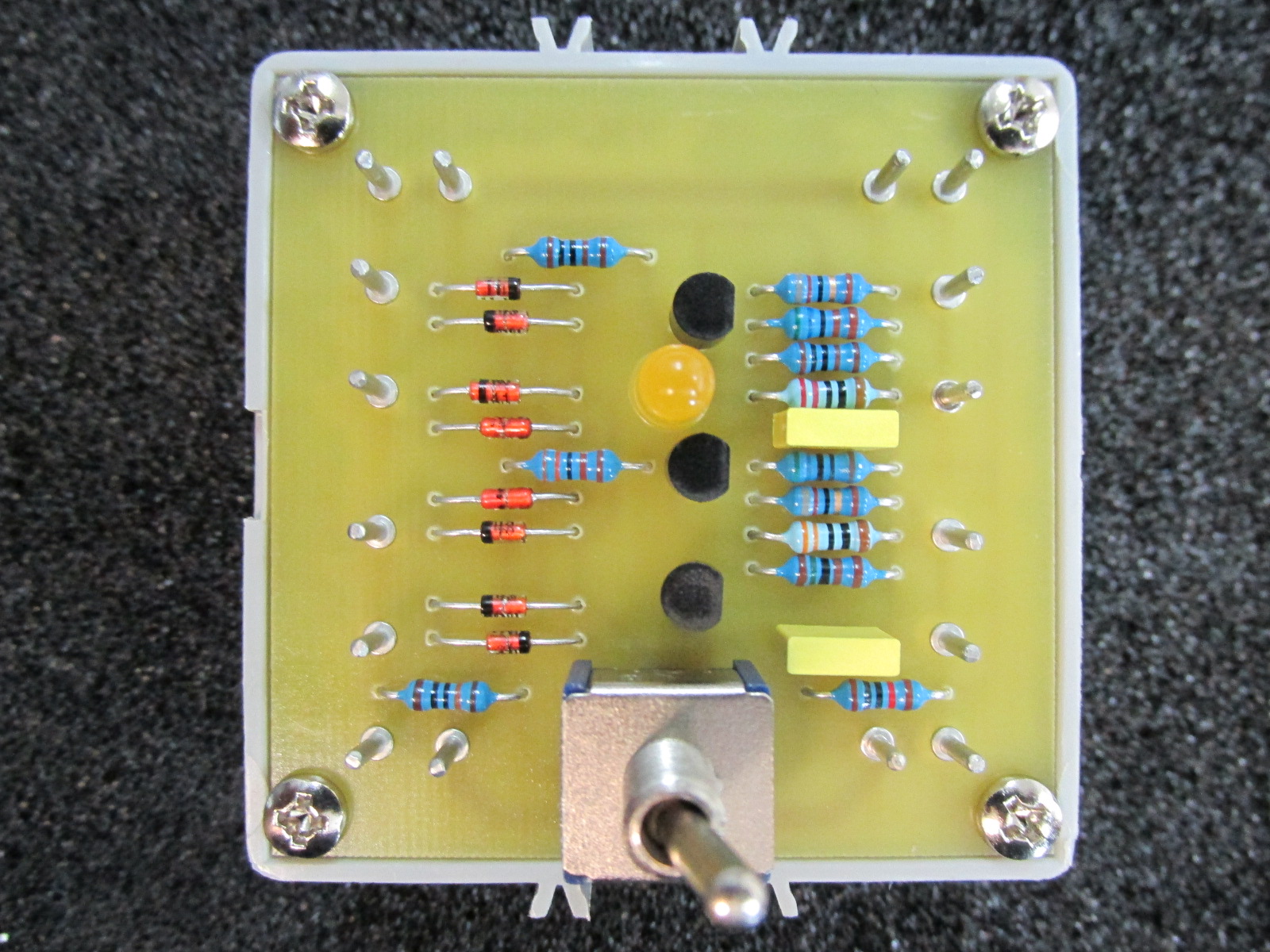

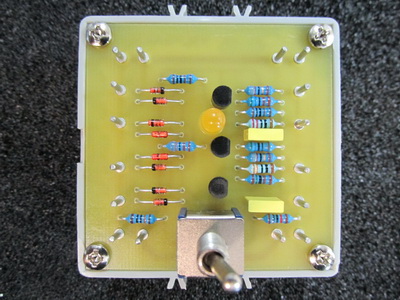

AND-NAND / OR-NOR Baustein

Da sich AND-NAND und OR-NOR im Aufbau stark ähneln entstand die Idee, beide Bausteine zu kombinieren. Mittels eines Umschalters kann nun bei diesem Baustein eine der beiden Funktionsarten ausgewählt werden.
Der Baustein war nicht Bestandteil der Fischertechnik-Serie.

Schaltbild als pdf :

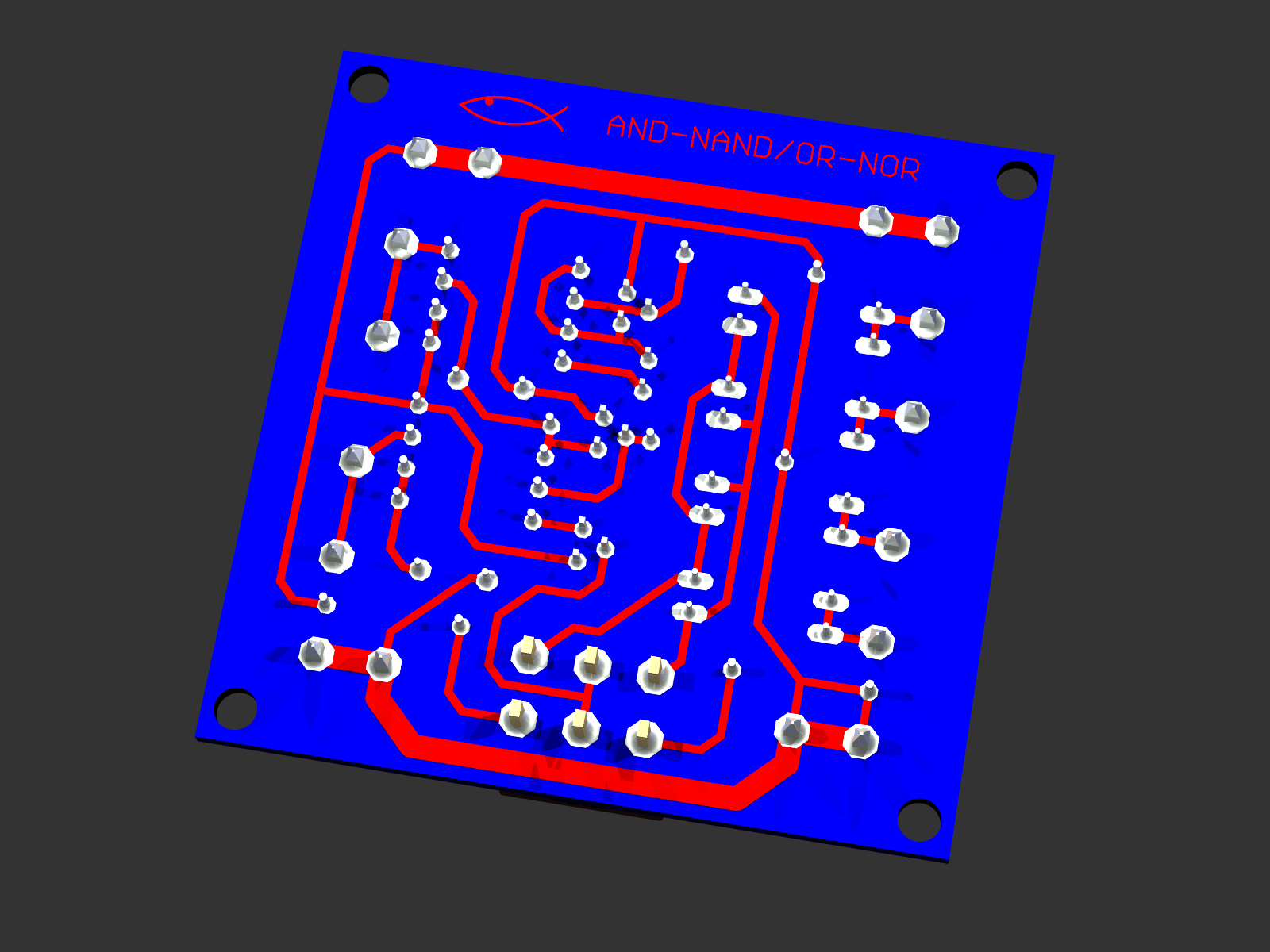

Platinenlayout als pdf :

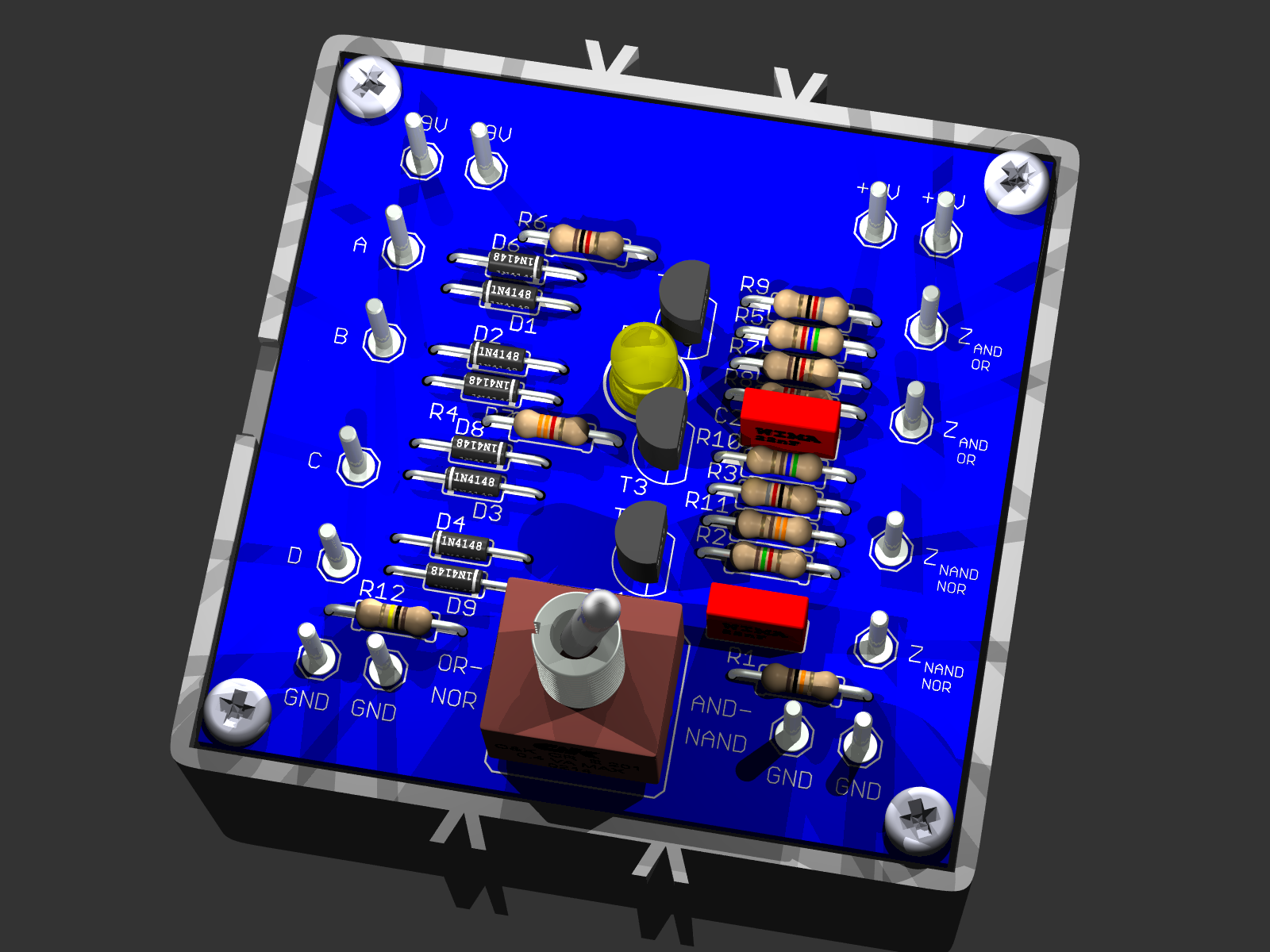

Bestückungsplan als pdf :
