Modellzug-Beleuchtung

Mehr Leistung bietet die in Elektor Heft 11/1982 beschriebene kräftige "Modellzug-Beleuchtung", dieser "Power-Sinusgenerator" liefert 25W Beleuchtungsspannung mit ca. 19kHz. Wie bei allen NF-Zugbeleuchtungen muß der Fahrstrom zwingend über eine Drossel (hier 30mH) entkoppelt in die Schienen eingespeist werden.

Schaltbild als pdf :

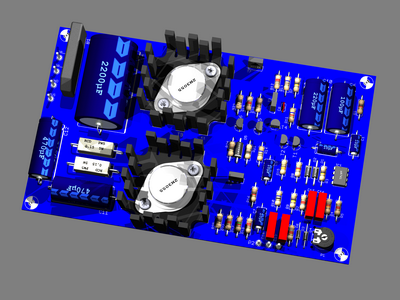

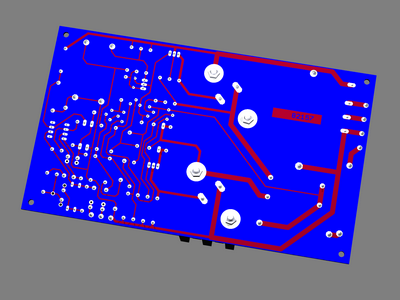

Platinenlayout als pdf :

Bestückungsplan als pdf :
