Weichenrückmelder

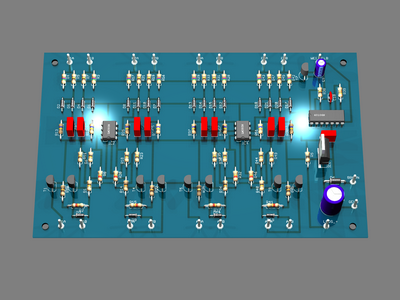

4-fach, ermöglicht die Rückmeldung von Antrieben mit Doppelspulen. Die Weichenlage wird über die Position des Ankers in der Spule abgefragt, daher reagiert die Schaltung auch auf ein Verstellen von Hand.

Schaltbild als pdf :

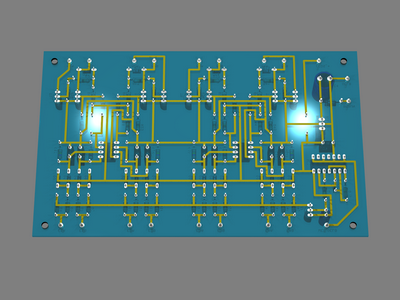

Platinenlayout als pdf :

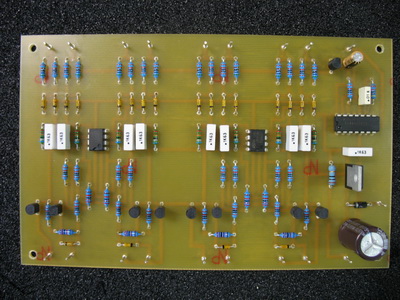

Bestückungsplan als pdf :
