EDiTS-S88-Adapter

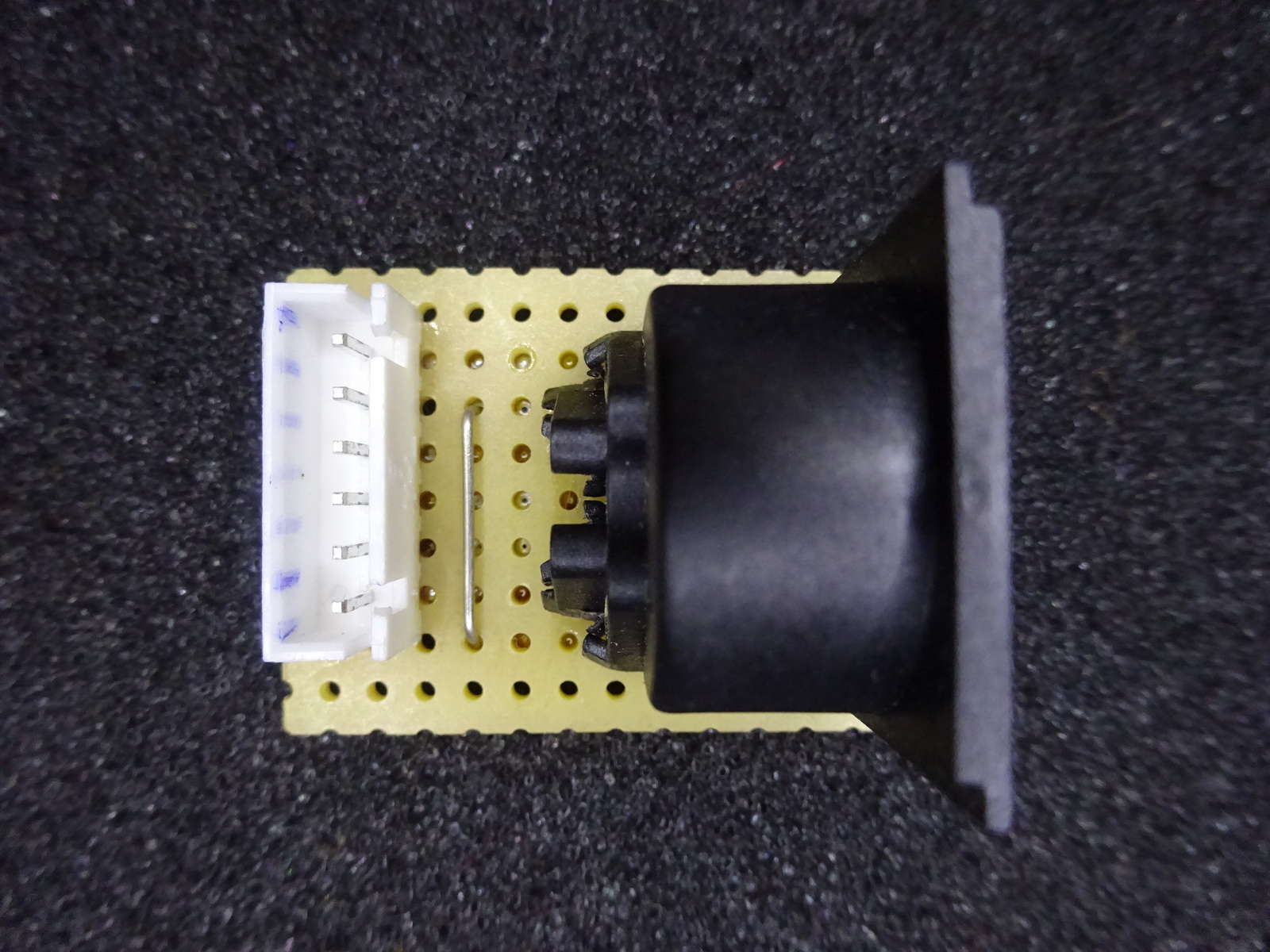

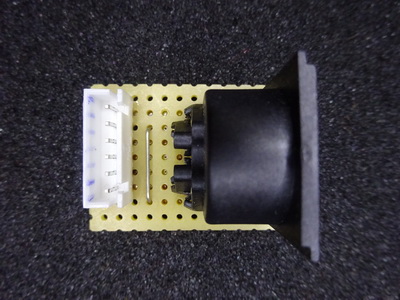

Um den Rückmelder-Splitter oder EDiTS-Rückmeldeeinheiten auch an einem S88-Rückmeldebus betreiben zu können, wurde der folgende Adapter entworfen.
Damit ist soger ein gemischter Betrieb aus "echten" S88-Rückmeldern und den EDiTS-Rückmeldeeinheiten möglich, wenn an den letzten S88-Rückmelder im Strang die weiteren EDiTS-Rückmelder über diesen Adapter anghängt werden.

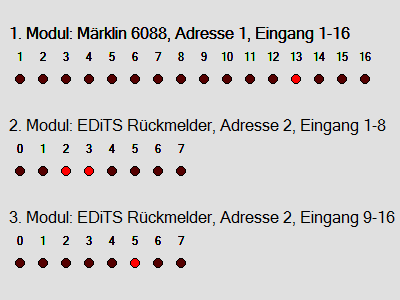

Das Ergebnis eines Testaufbaus mit einem Märklin-Rückmelder 6088 und zweier EDiTS-Rückmelder:

Schaltbild als pdf :
