6090-Decoder

Dieser Decoder für das neue Motorola-Format wurde durchgängig mit SMD-Bauteilen bestückt und bietet eine lastabhängige Regelung für DC-Motoren. Er unterstützt alle 255 Adressen, eine sekundäre Adresse, 14/27 Fahrstufen, 2 Lichtausgänge und 4 Funktionsausgänge. Höchstgeschwindigkeit und Beschleunigung sind über Trimmer auf der Platine einstellbar, alle restlichen Parameter sind über das Gleis programmierbar. Abmessungen 36x21x6 mm.

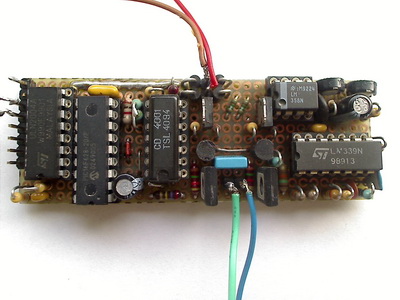

Der Prototyp :

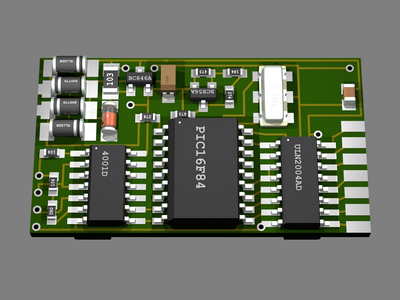

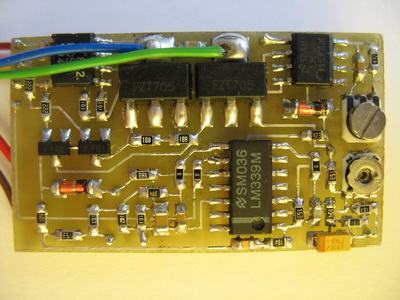

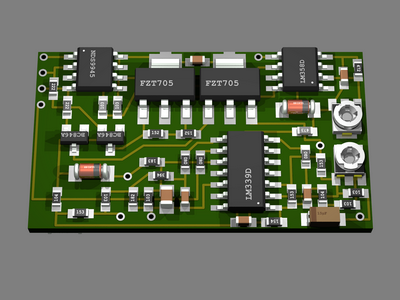

Die Final Version :

Schaltbild als pdf :

Platinenlayout als pdf :

Bestückungsplan als pdf :
