EPROM-Adapter

für UK6

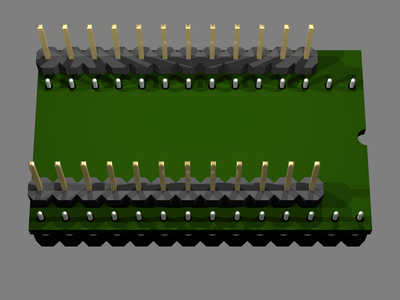

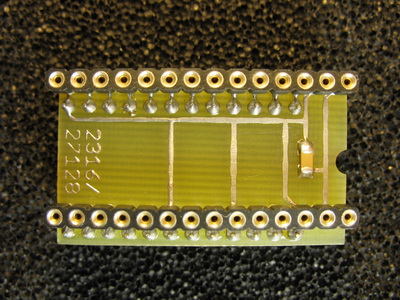

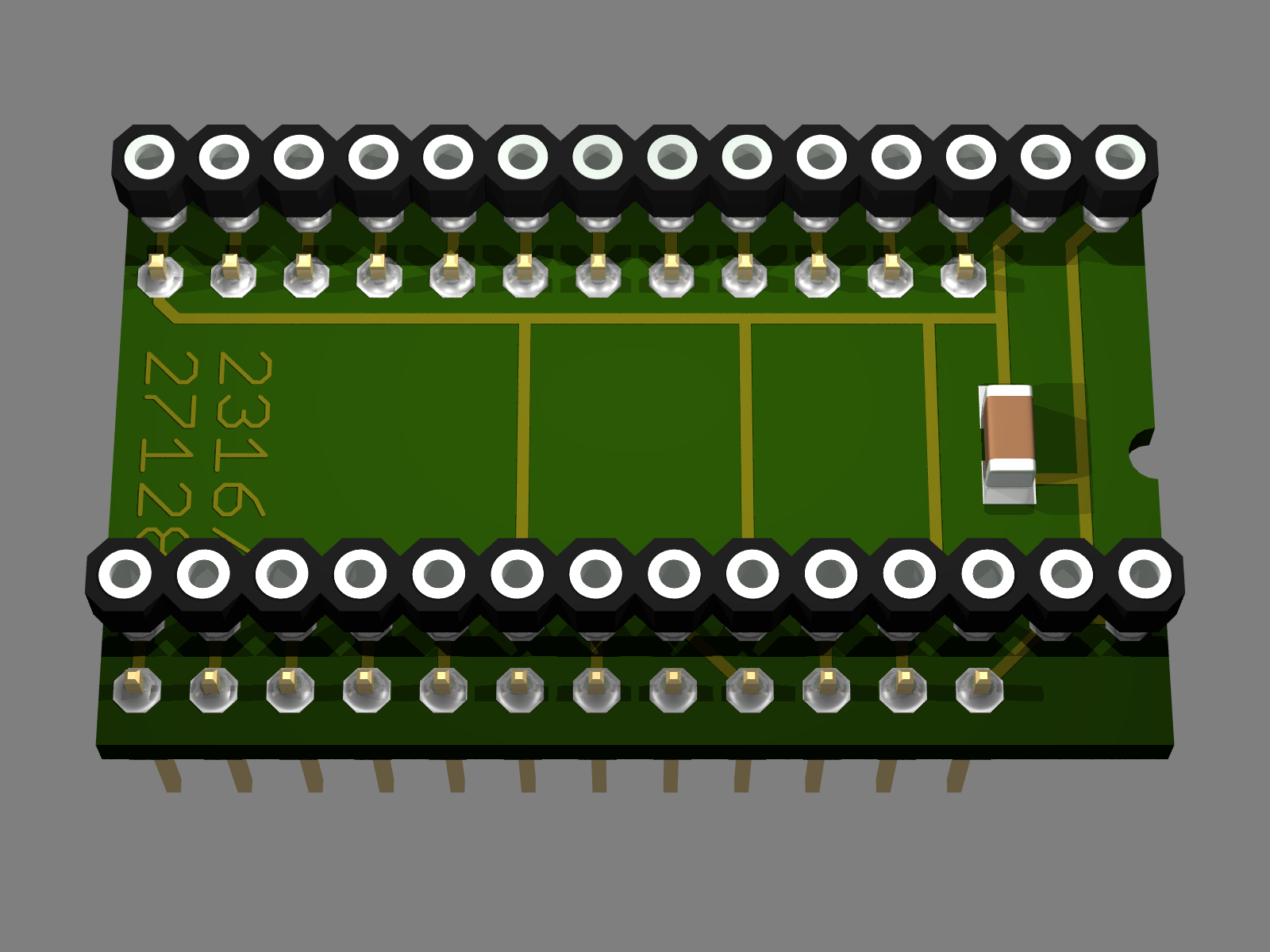

Dieser Adapter hilft beim Ersatz des oben aufgeführten nicht mehr erhältlichen originalen 2316-ROMs. Der Adapter wird in den Sockel der Floppy-Hauptplatine gesteckt und nimmt ein handelsübliches mit dem entsprechenden Code gebranntes EPROM des Typs 2764 oder 27128 ohne weitere Änderungen auf.

Schaltbild als pdf :

Platinenlayout als pdf :

Bestückungsplan als pdf :
