EPROM-Adapter

für UH1 und UL1

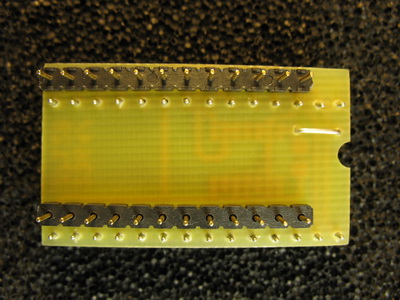

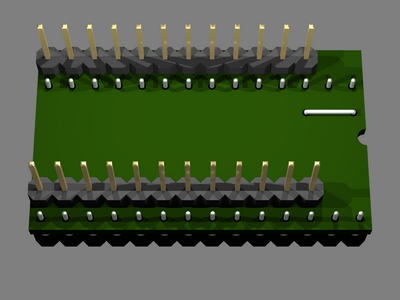

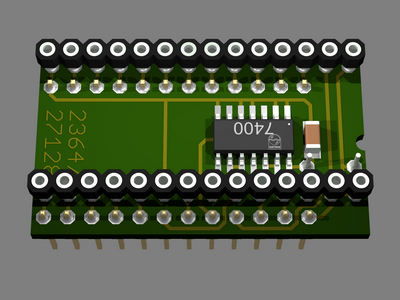

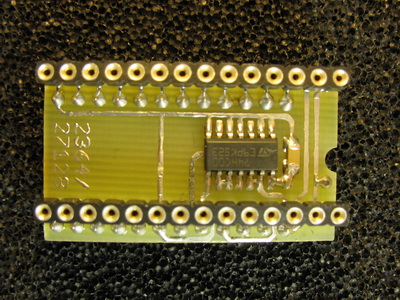

Dieser Adapter hilft beim Ersatz der oben aufgeführten nicht mehr erhältlichen originalen 2364-ROMs. Der Adapter wird in den Sockel der Floppy-Hauptplatine gesteckt und nimmt ein handelsübliches mit dem entsprechenden Code gebranntes EPROM des Typs 2764 oder 27128 ohne weitere Änderungen auf.

Schaltbild als pdf :

Platinenlayout als pdf :

Bestückungsplan als pdf :
