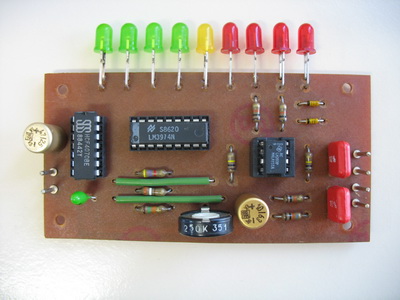

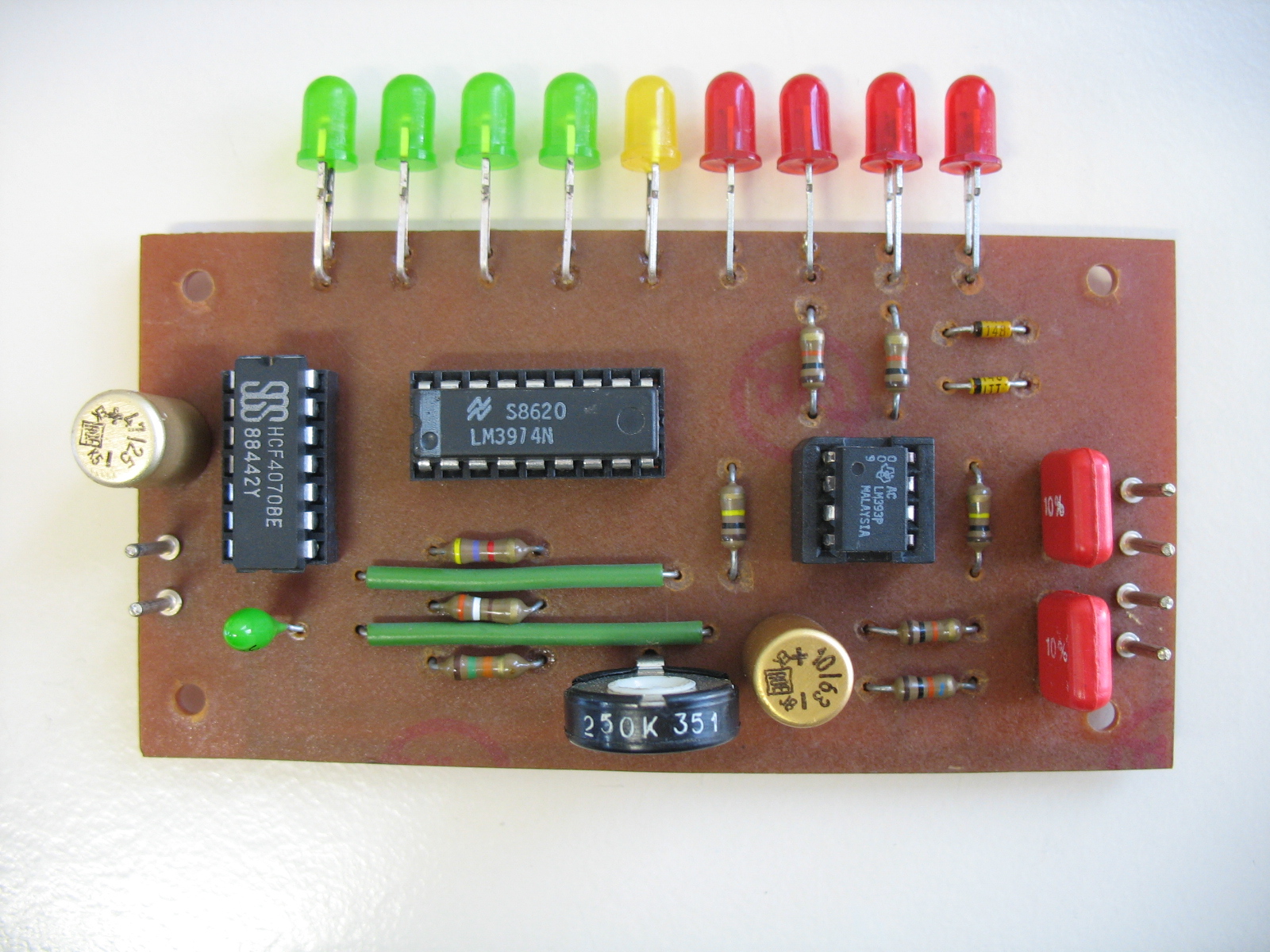

Korrelationsgrad-Meßgerät

Anstatt die Phasenbeziehung zweier Audiosignale (linker und rechter Kanal) anhand der recht komplexen Korrelationsformel zu ermitteln, wird hier ein vereinfachtes Meßverfahren mit guter Näherung angewandt.
Die Anzeige ist 3-farbig unterteilt :
Grün : Beide Kanäle haben die gleiche Phasenlage
Gelb : Nur ein Kanal liefert Signal
Rot : Beide Kanäle liegen gegenphasig an, es kommt zu Auslöschungen im Klangspektrum
Anzeige dunkel : Beide Kanäle identisch (Mono-Mittensignal)

Schaltbild als pdf :

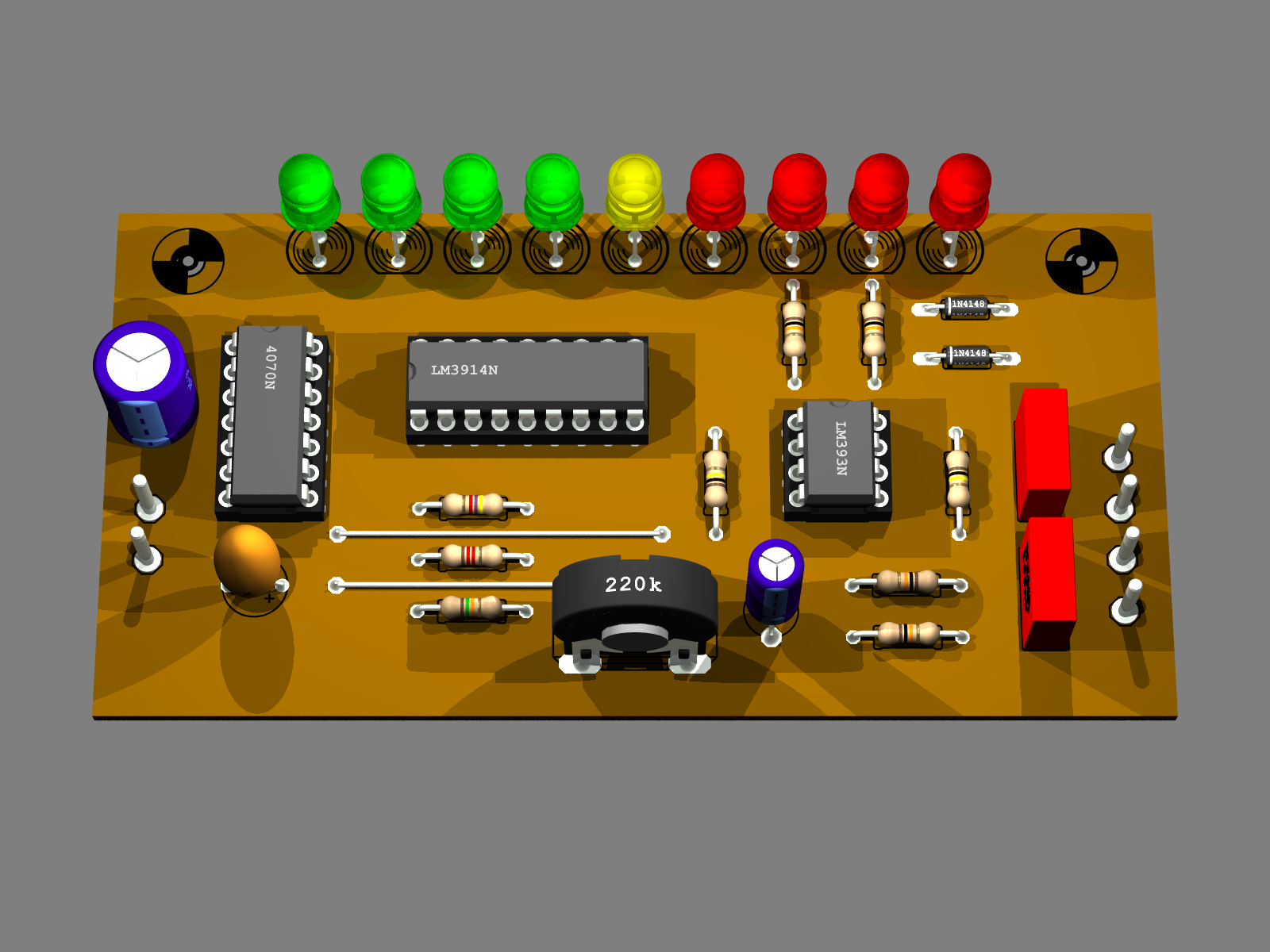

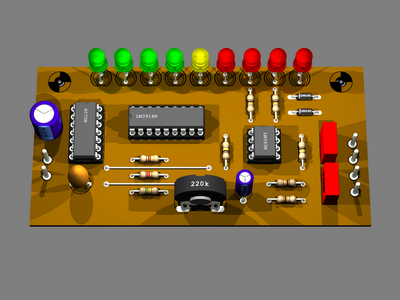

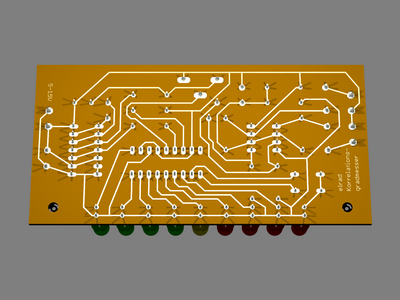

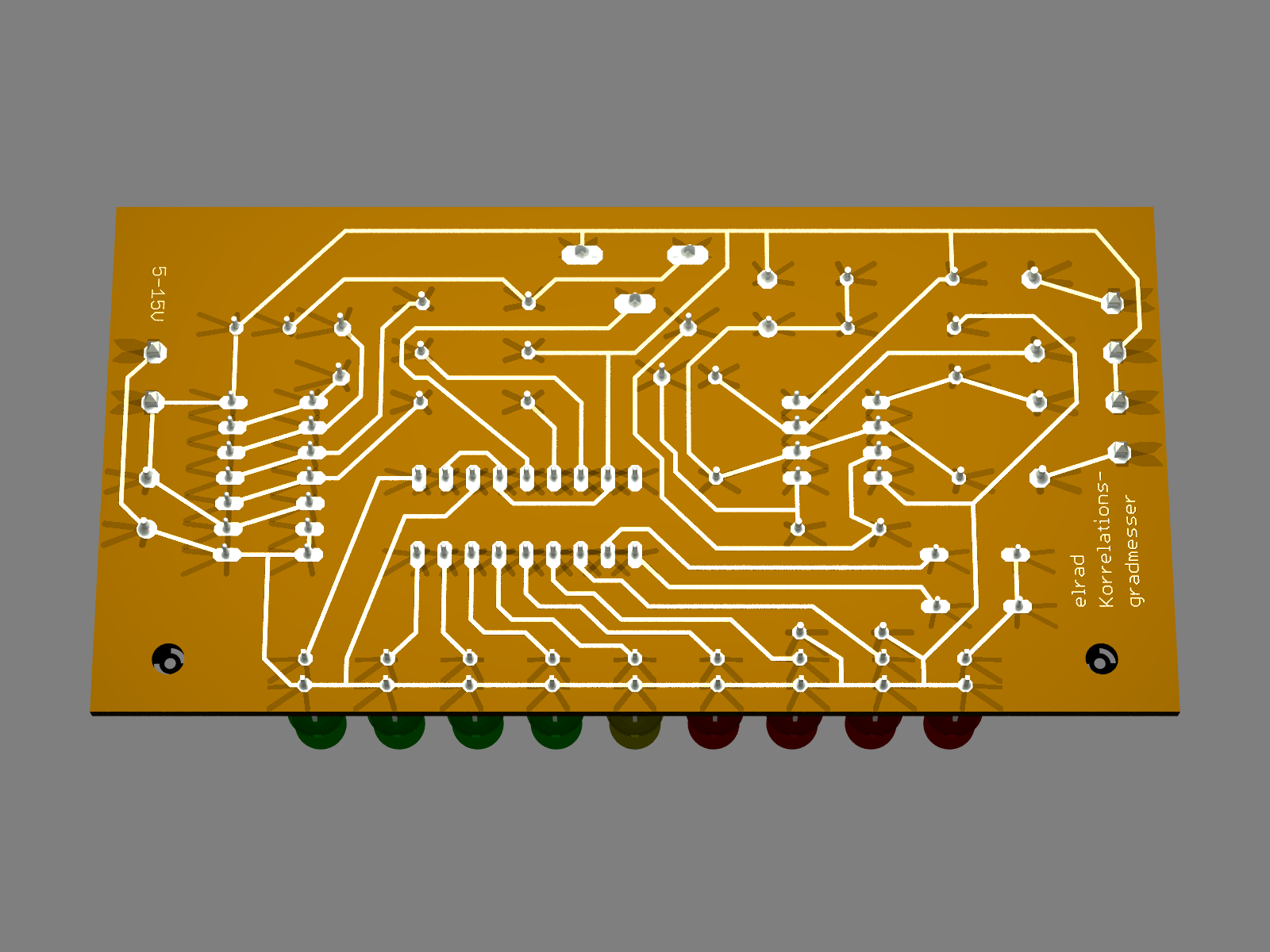

Platinenlayout als pdf :

Bestückungsplan als pdf :
