GU50

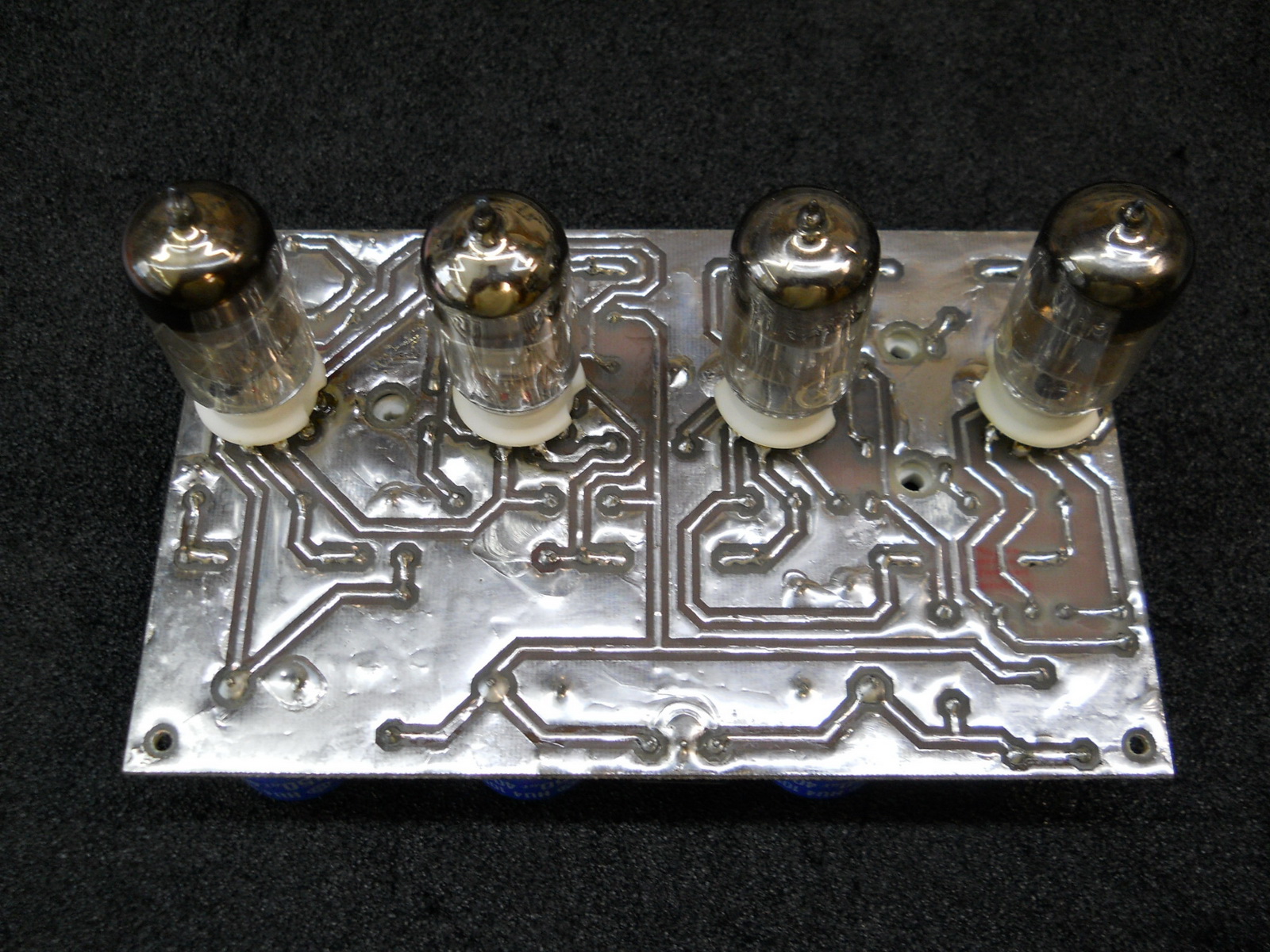

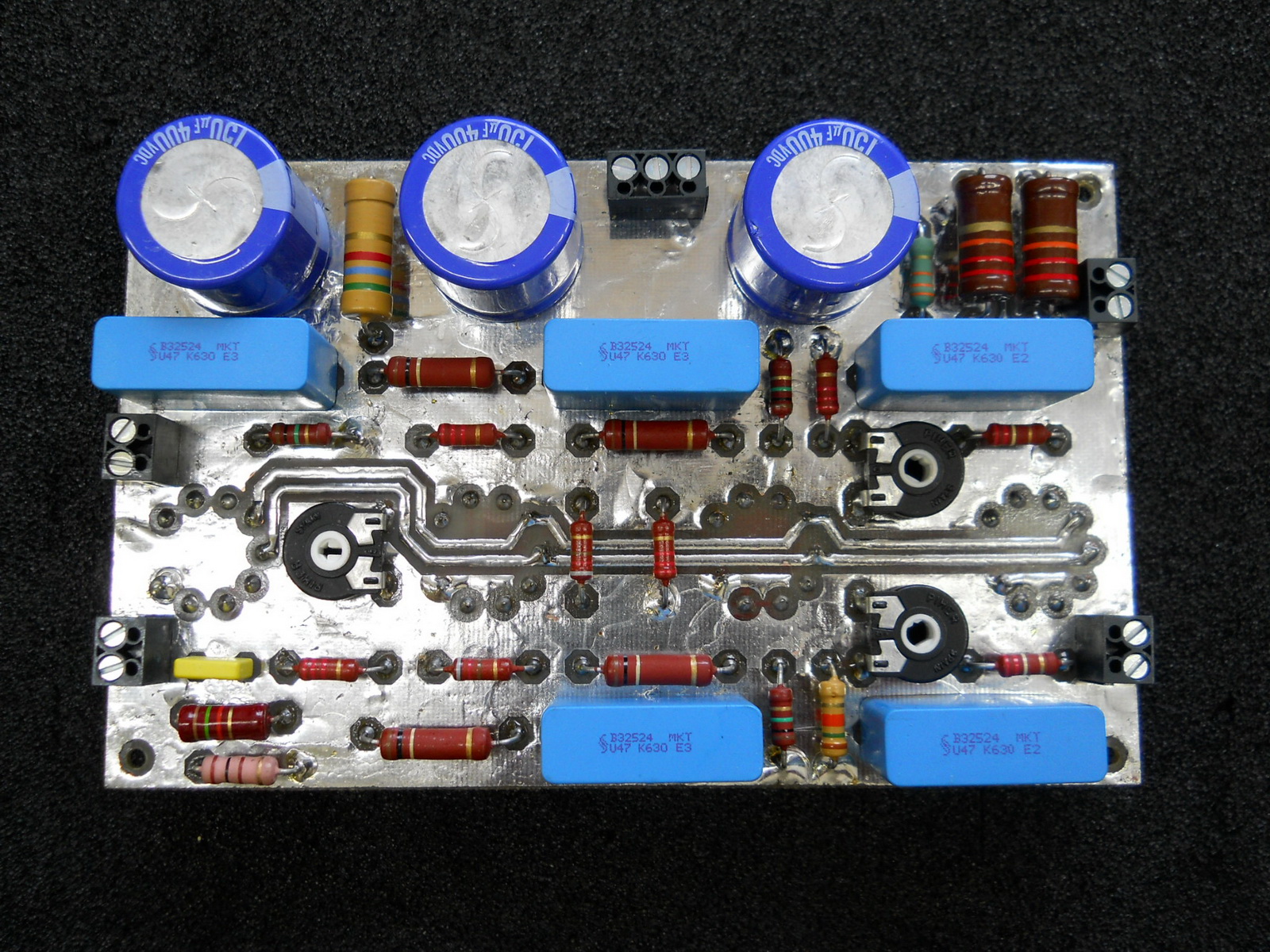

Vor- und Treiberstufe

Die Schaltung der Vor- und Treibersufe liefert 2x 150VSS (gegenphasig) bei einer Eingangsspannung von 600mVSS (ohne Gegenkopplung) zur niederohmigen Ansteuerung von einem oder zwei Paaren Endröhren des Typs GU50. Mit 4 Endröhren lassen sich bei 600V Betriebsspannung ca. 120W RMS erzielen.

Schaltbild als pdf :

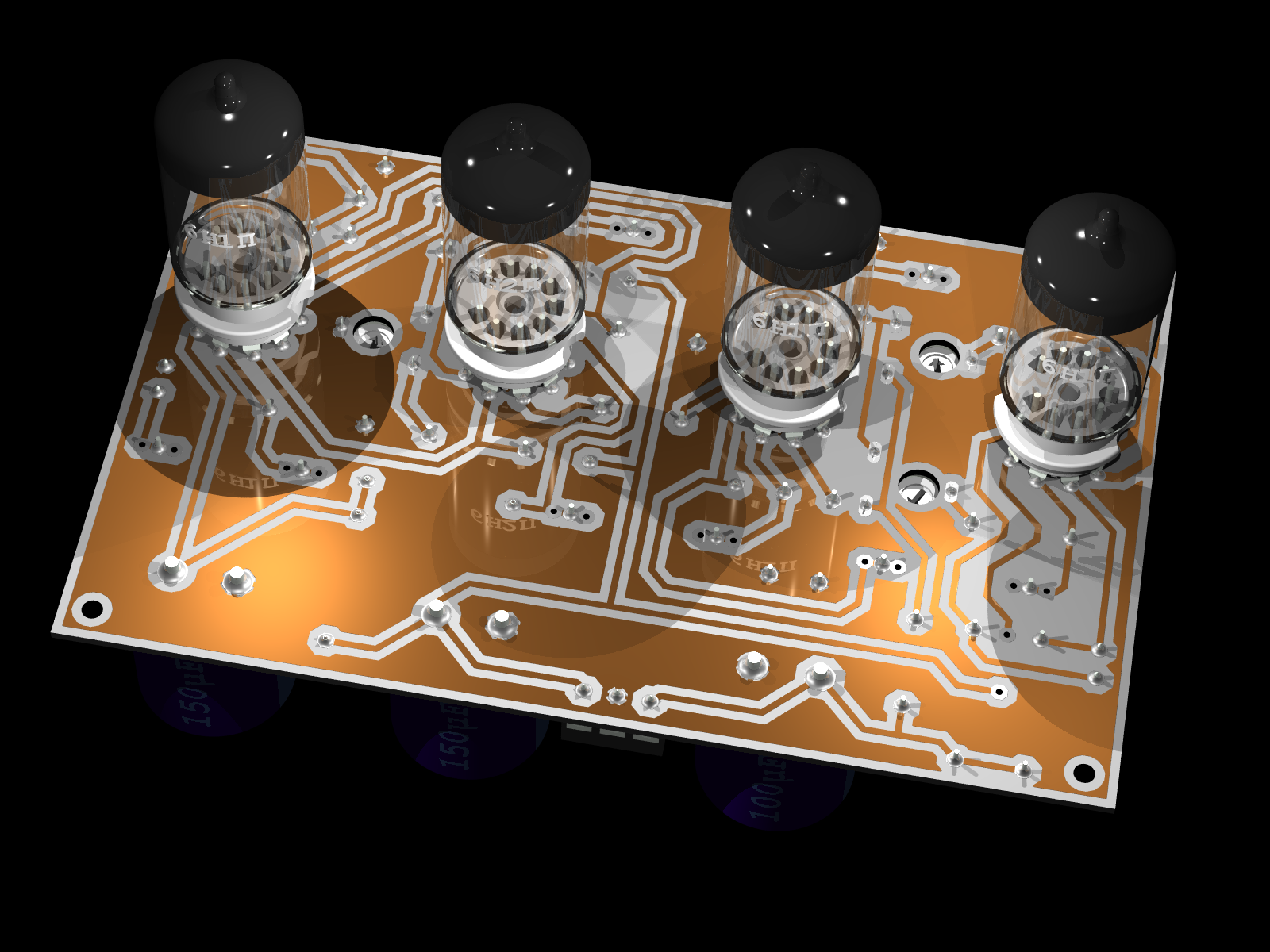

Platinenlayout als pdf :

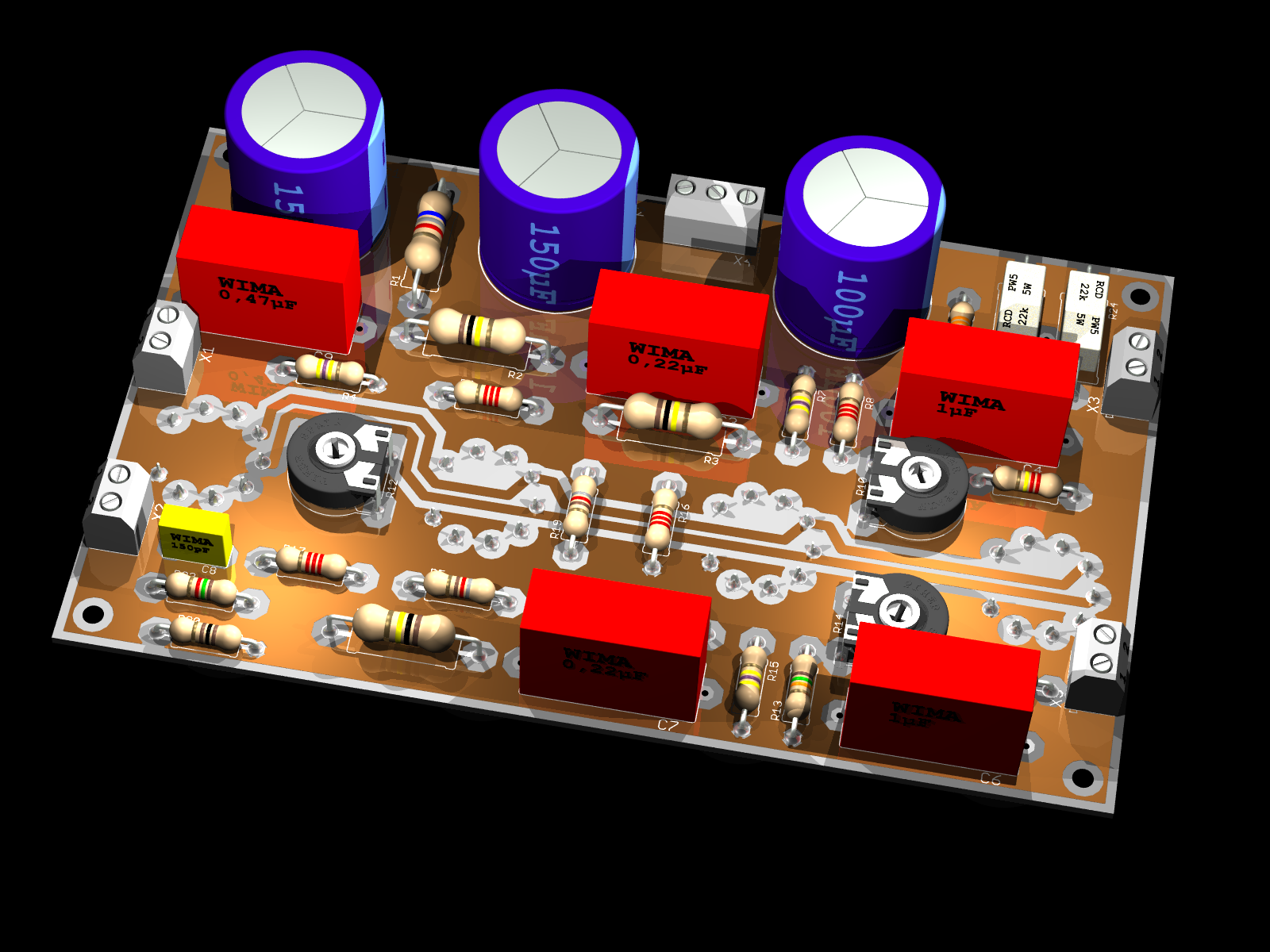

Bestückungsplan als pdf :

Endstufe

Schaltbild als pdf :
